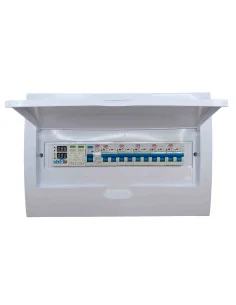

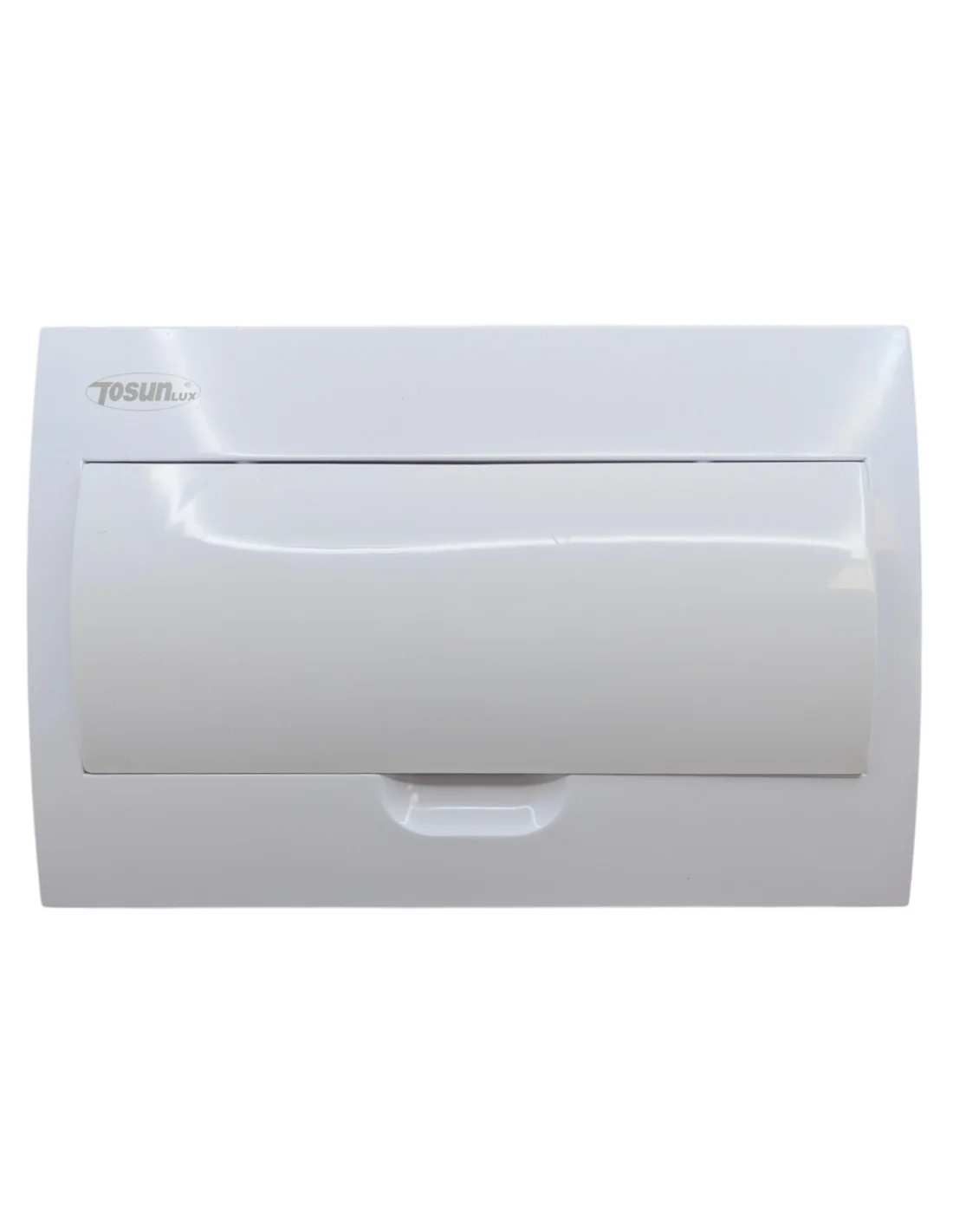

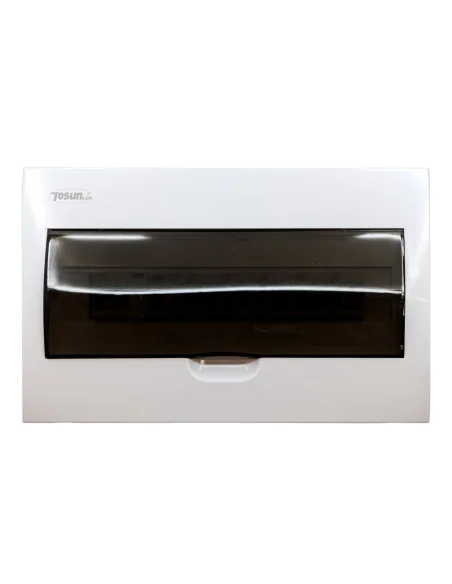

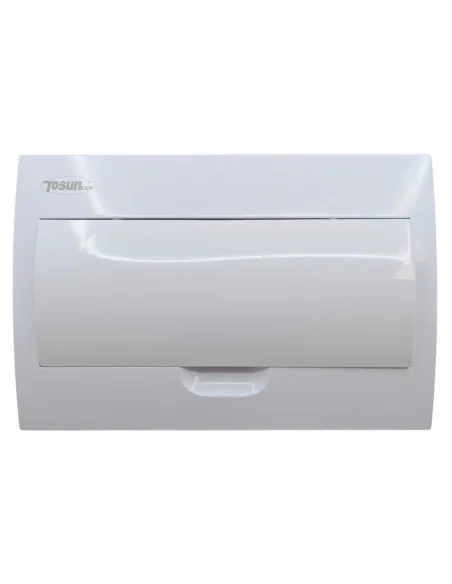

Cuadro Eléctrico para Vivienda 18 Módulos IP40 con Diferencial, 6 Magnetotérmicos y Protector de Sobretensiones TSD1-18-6T+S-M
Cuadro eléctrico de 18 módulos para empotrar en albañilería, diseñado para centralizar la protección integral de circuitos en viviendas y locales. Este conjunto profesional se entrega precableado e incluye protección combinada contra sobretensiones y 6 magnetotérmicos con 6kA de poder de corte.
- Protección Diferencial: Interruptor de 2 polos, 40A y sensibilidad de alta seguridad de 30mA.
- Seguridad de Red: Incluye módulo combinado TSPU para protección contra sobretensiones transitorias y permanentes con IGA de 40A.
- Dotación de Circuitos: Equipado con 6 interruptores magnetotérmicos (rango 10A a 40A) con capacidad de corte de 6000A.
- Especificaciones Envolvente: Fabricado en ABS y PC con grado IP40 y dimensiones de 398x252x100 mm.
Envíos peninsulares gratuitos en pedidos superiores a 50€
Descripción y función

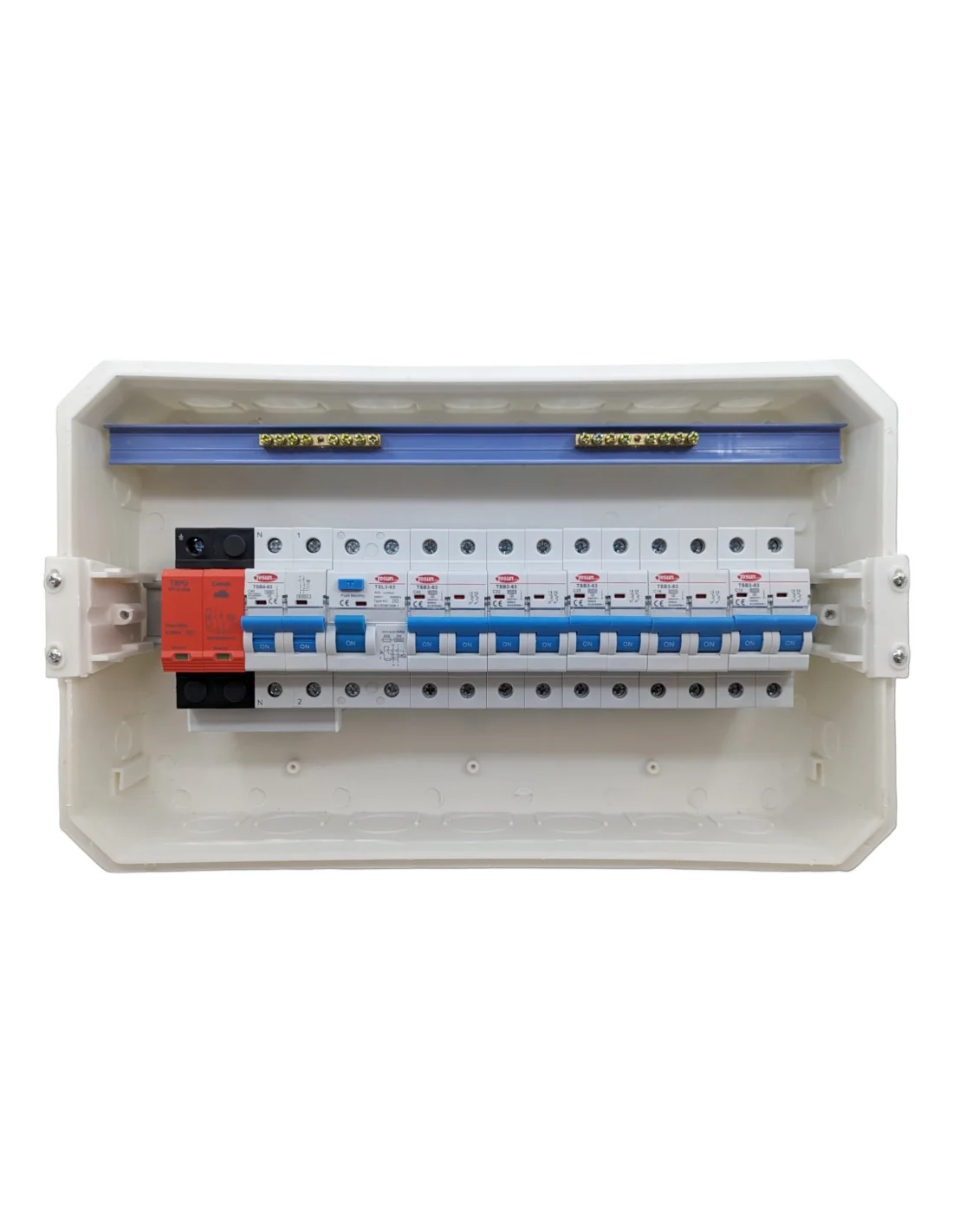

Este cuadro eléctrico equipado de 18 módulos constituye una solución integral para la gestión y protección de circuitos en instalaciones eléctricas de interior. Diseñado para ser empotrado en albañilería, el conjunto viene precableado para optimizar el tiempo de montaje y asegurar la correcta interconexión de sus componentes. Su función principal es centralizar la protección general de la instalación, la seguridad contra fugas de corriente y la protección individual de diversas líneas de consumo.
La unidad incorpora una protección combinada que actúa contra sobrecargas, cortocircuitos y sobretensiones (permanentes y transitorias), salvaguardando tanto la integridad del cableado como los equipos electrónicos conectados a la red.
Características técnicas
- Número de módulos: 18 módulos de capacidad.
- Grado de protección: IP40 (protección frente a sólidos >1mm, uso interior).
- Dimensiones: 252 mm (altura) x 398 mm (anchura) x 100 mm (profundidad).
- Material: Fabricado en ABS y Policarbonato (PC) de alta resistencia.
- Interruptor General Automático (IGA): 40A con protección contra sobretensiones integrada.
- Interruptor Diferencial: 40A / 30mA (sensibilidad para protección de personas).
- Magnetotérmicos incluidos: 5 interruptores de 6kA de poder de corte con calibres de 40A, 32A, 25A, 16A y 10A.

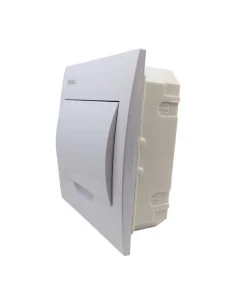

- Tipo de montaje: Empotrable en paredes de albañilería.
Aplicaciones
Este cuadro está acreditado para su uso en instalaciones residenciales, pequeñas oficinas o locales comerciales. Es ideal como cuadro general de mando y protección (CGMP) en viviendas que requieran hasta 5 circuitos independientes o como cuadro secundario en plantas adicionales y reformas integrales donde se busque un diseño discreto y funcional.
Qué comprobar antes de elegir
Para asegurar que esta referencia es la adecuada para su instalación, verifique los siguientes puntos:
- Potencia máxima: El interruptor general es de 40A; compruebe que la sección de la derivación individual y la potencia contratada sean compatibles con este amperaje.
- Número de circuitos: Asegúrese de que los 5 magnetotérmicos incluidos cubren las necesidades de su esquema eléctrico (por ejemplo: iluminación 10A, tomas generales 16A, cocina/horno 25A, etc.).
- Entorno de instalación: Al tener un grado de protección IP40, este cuadro no debe instalarse en exteriores ni en zonas con alta humedad o exposición directa a salpicaduras de agua.
- Tipo de soporte: Esta variante está diseñada específicamente para ser empotrada en muros de obra, no para montaje en superficie.
- Intensidad (A)
- 10
16
25
32
40 - Tipo de Sobretensión
- Permanentes + Transitorias
- Diferencial
- 30mA
- Magnetotérmicos
- 6
- IGA
- 40A
- Modulos
- 18
