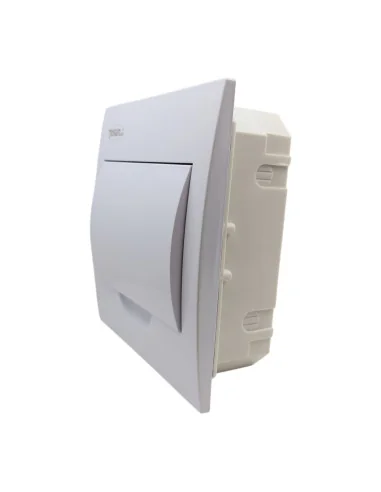

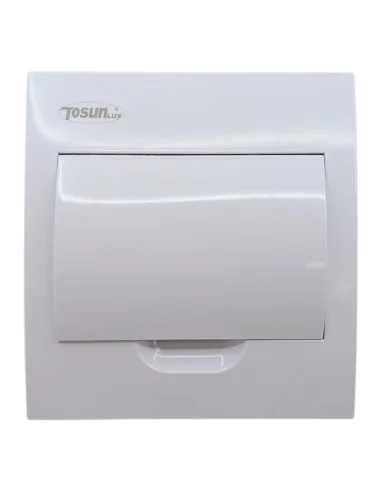

Cuadro Eléctrico para Vivienda 12 Módulos IP40 con Diferencial y 5 Magnetotérmicos TSD1-12-V-M
Cuadro eléctrico de 12 módulos pre-cableado para instalación en viviendas, optimizado para montaje empotrado en albañilería con una protección general de 32A. Su diseño permite una gestión de circuitos segura y rápida al integrar las protecciones magnetotérmicas y el diferencial en un solo bloque.
- Protección Principal: Interruptor magnetotérmico de 32A (2P) con poder de corte de 10kA.
- Dotación de Circuitos: Incluye diferencial 2P 40A y magnetotérmicos de 32A, 25A, 16A y 10A para distintos puntos de consumo.
- Construcción: Fabricado en material ABS y PC con unas dimensiones de 280x222x92 mm.
- Entorno de Aplicación: Grado de estanqueidad IP40, adecuado para instalaciones en ambientes interiores secos.
Envíos peninsulares gratuitos en pedidos superiores a 50€
Descripción y función
Este cuadro eléctrico equipado de 12 módulos constituye una solución completa y precableada para la centralización y protección de circuitos en instalaciones de baja tensión. Su función principal es actuar como cuadro de distribución en viviendas o pequeñas reformas, integrando en un solo envolvente las protecciones necesarias contra sobrecargas, cortocircuitos y derivaciones a tierra.
El equipo se suministra configurado para facilitar el montaje directo en obra, reduciendo los tiempos de manipulación. Incluye una combinación de dispositivos industriales y residenciales diseñados para segmentar la carga eléctrica de forma eficiente y segura.
Características técnicas
- Dimensiones: 280 mm de anchura, 222 mm de altura y 92 mm de profundidad.
- Capacidad: 12 módulos DIN.
- Grado de protección: IP40 (protección frente a cuerpos sólidos superiores a 1 mm, no estanco).

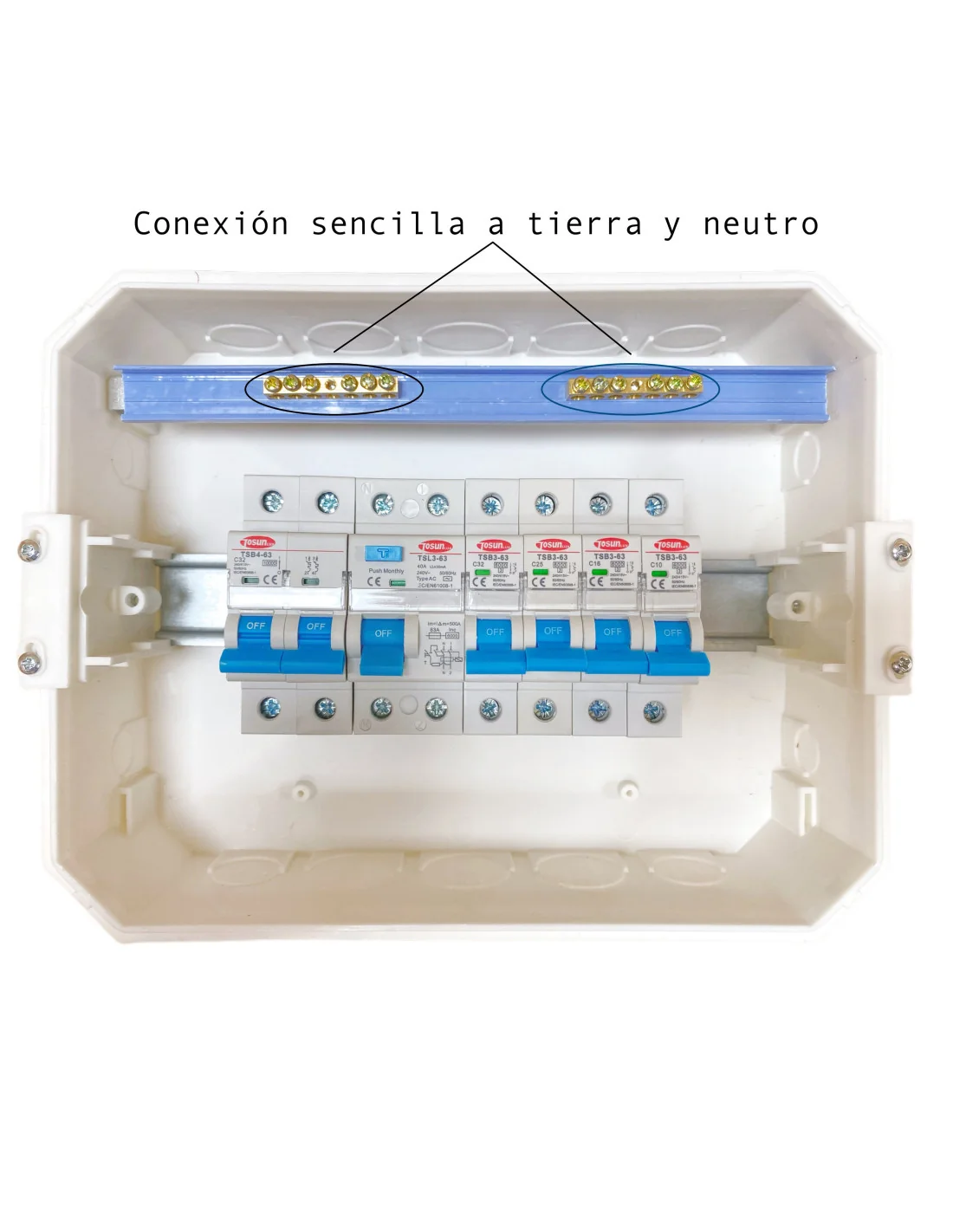

- Composición de protecciones: Incluye 1 interruptor diferencial de 2P 40A y una batería de 5 interruptores magnetotérmicos.
- Capacidad de corte: Magnetotérmico principal de 2P 32A con 10kA de poder de corte; circuitos secundarios residenciales de 1P con 6kA.
- Material: Fabricado en ABS y policarbonato (PC) de alta resistencia en color gris.
- Tipo de conexión: Bornes de tornillo para conductores rígidos o flexibles.
Aplicaciones
Este cuadro está acreditado para su uso en instalaciones de albañilería interiores. Es adecuado como cuadro general de mando y protección (CGMP) en viviendas pequeñas, cuadros secundarios en locales comerciales o como unidad de control en reformas donde se requiera una distribución monofásica organizada.
Qué comprobar antes de elegir
- Corriente nominal: Verifique que el interruptor de cabecera de 32A sea compatible con la potencia contratada o la sección del cable de alimentación.
- Número de circuitos: Esta variante incluye 5 salidas magnetotérmicas (32A, 25A, 16A y 10A). Asegúrese de que cubren las necesidades de sus líneas de fuerza, tomas generales e iluminación.
- Ubicación: Al tener un índice IP40, debe instalarse exclusivamente en interiores protegidos de la humedad directa.
- Soporte: Diseñado específicamente para integración en superficies de albañilería.
- Intensidad (A)
- 10
16
20
32 - Tipo de Sobretensión
- No
- Diferencial
- 30mA
- Magnetotérmicos
- 5
- IGA
- 40A
- Modulos
- 12
