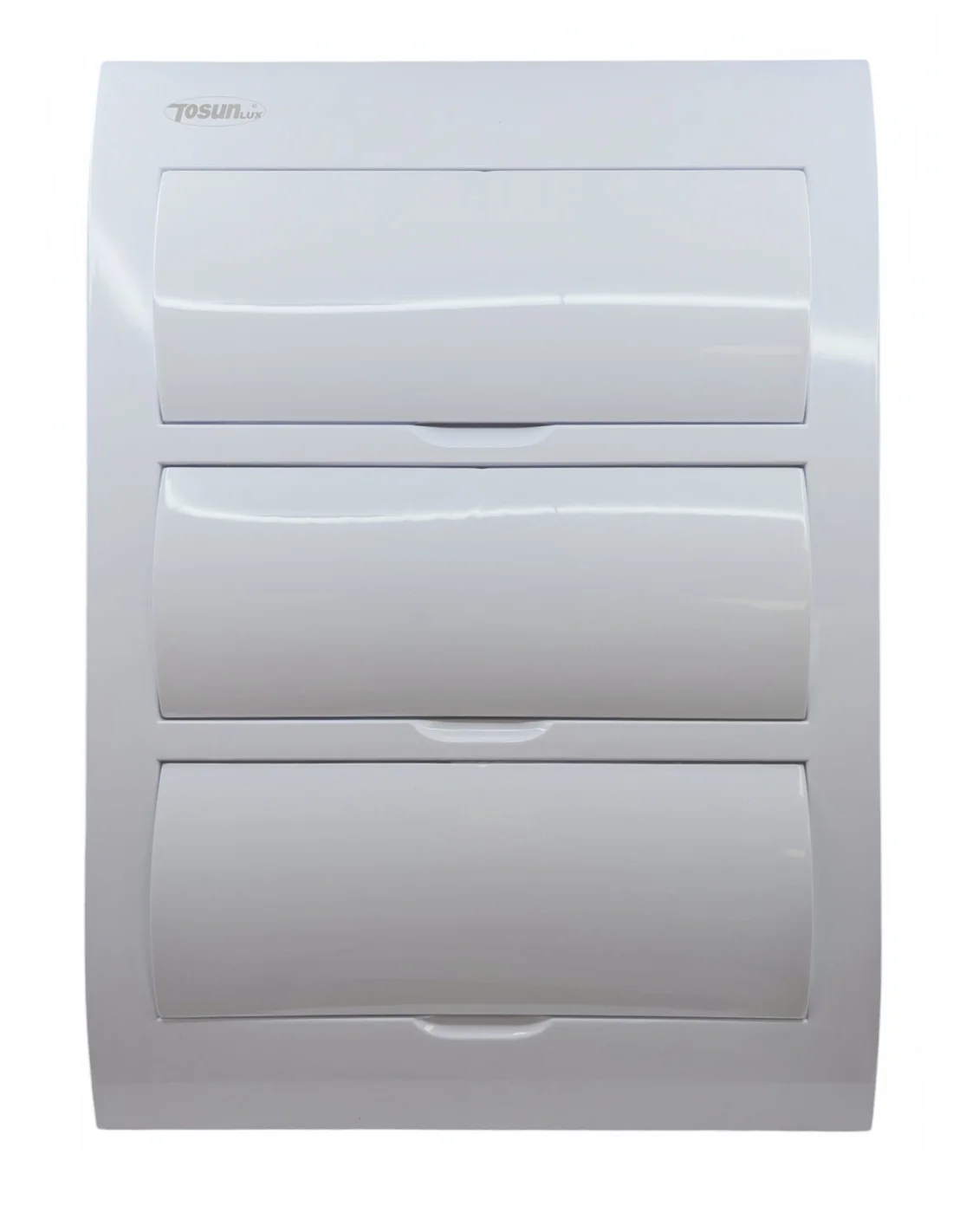

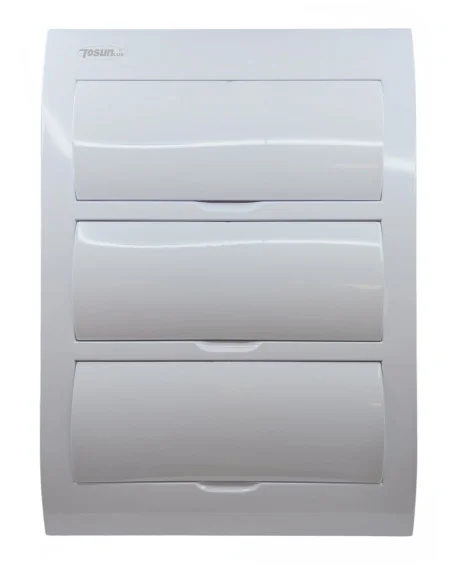

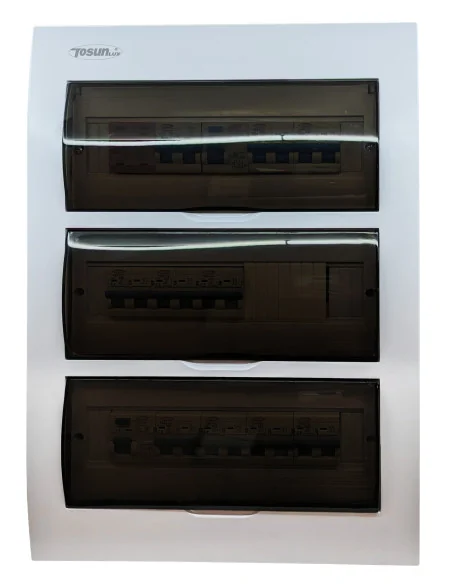

    Cuadro eléctrico para vivienda IP40 36 módulos con sobretensiones, 2 diferenciales y 9 magnetotérmicos TSD1-36-V-M

    TSD1-36-V-M
    202,98 €
    Impuestos incluidos

    Cuadro eléctrico precableado de 36 módulos diseñado para la protección integral de instalaciones residenciales en superficie. Este conjunto montado facilita el cumplimiento del REBT al integrar protección contra sobretensiones combinada, diferenciales de 40A y una dotación de 9 magnetotérmicos.

    • Configuración técnica: Incluye 9 interruptores magnetotérmicos (10A-25A), 2 diferenciales de 40A y protector contra sobretensiones transitorias y permanentes.
    • Capacidad de corte: Protecciones de 2 polos (2P) con poder de corte verificado de 6kA.
    • Dimensiones y material: Envolvente fabricada en ABS y policarbonato con medidas de 482x300x100 mm.
    • Grado de protección: Índice IP40, certificado para instalación en interiores sobre albañilería.

    CantidadDescuento unitarioUsted ahorra
    55%50,74 €
    1010%202,98 €
    0/5 - 0 Votos Ver


    Descripción y función

    Este cuadro eléctrico de 36 módulos se suministra completamente equipado y precableado, diseñado para actuar como cuadro general de mando y protección en instalaciones eléctricas de vivienda o locales comerciales. Su función principal es centralizar la distribución y protección de los circuitos eléctricos, garantizando la seguridad frente a cortocircuitos, sobrecargas y derivaciones a tierra, además de proteger los equipos conectados contra picos de tensión.

    La envolvente está fabricada en ABS y policarbonato de alta resistencia, con un acabado en color gris y un diseño estructurado para facilitar el acceso a los componentes internos y agilizar el tiempo de instalación en obra.

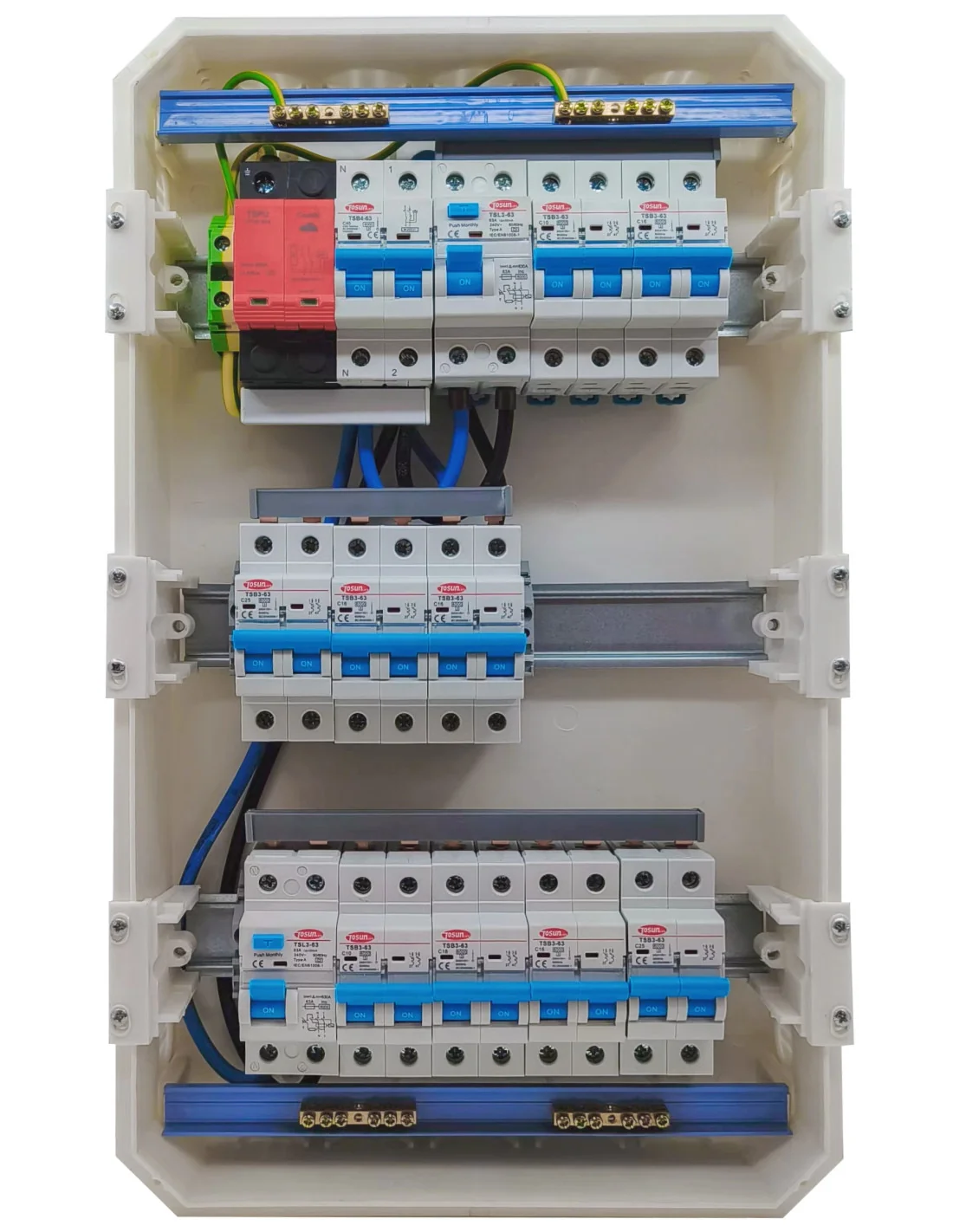

    Componentes incluidos

    • Protección general: 1 dispositivo combinado TSPU que integra Interruptor General Automático (IGA) y protector de sobretensiones permanentes y transitorias.
    • Interruptores diferenciales: 2 unidades de 40A, 2 polos (2P), con sensibilidad estándar para la protección de personas contra contactos indirectos.
    • Circuitos de fuerza y servicios: 2 interruptores magnetotérmicos de 25A (6kA) para circuitos de alta potencia.
    • Circuitos de tomas de corriente: 5 interruptores magnetotérmicos de 16A (6kA) para tomas de uso general.
    • Circuitos de iluminación: 2 interruptores magnetotérmicos de 10A (6kA) para alumbrado.

    Características técnicas

    • Número de módulos: 36 módulos repartidos en filas.
    • Amperaje nominal: 40A.
    • Poder de corte: 6kA.
    • Grado de protección: IP40 (protección contra objetos sólidos >1mm, no apto para exterior expuesto).
    • Dimensiones: 482 mm de altura, 300 mm de anchura y 100 mm de profundidad.
    • Material: ABS y policarbonato (PC).
    • Tipo de conexión: Bornas de tornillo.
    • Soporte de instalación: Destinado a albañilería.

    Aplicaciones

    Este conjunto está acreditado para su uso en instalaciones interiores de baja tensión, principalmente en reformas de viviendas o nuevas edificaciones donde se requiera un cuadro de distribución monofásico (2P) con capacidad para múltiples circuitos independientes. No debe utilizarse en entornos que requieran estanqueidad al agua, dado su índice de protección IP40.

    Qué comprobar antes de elegir

    Para asegurar que esta referencia es la adecuada, el instalador debe verificar que la corriente nominal del IGA (40A) es compatible con la potencia contratada de la vivienda. Asimismo, debe comprobar que el espacio disponible en la pared de albañilería permite alojar la caja (482x300 mm) y que los 36 módulos cubren la totalidad de los circuitos proyectados, permitiendo espacio para futuras ampliaciones si fuera necesario.

    Intensidad (A)
    10
    16
    25
    Tipo de Sobretensión
    Permanente
    Permanentes + Transitorias
    Diferencial
    30mA
    Magnetotérmicos
    9
    IGA
    40A
    Modulos
    36
    8436612815268
