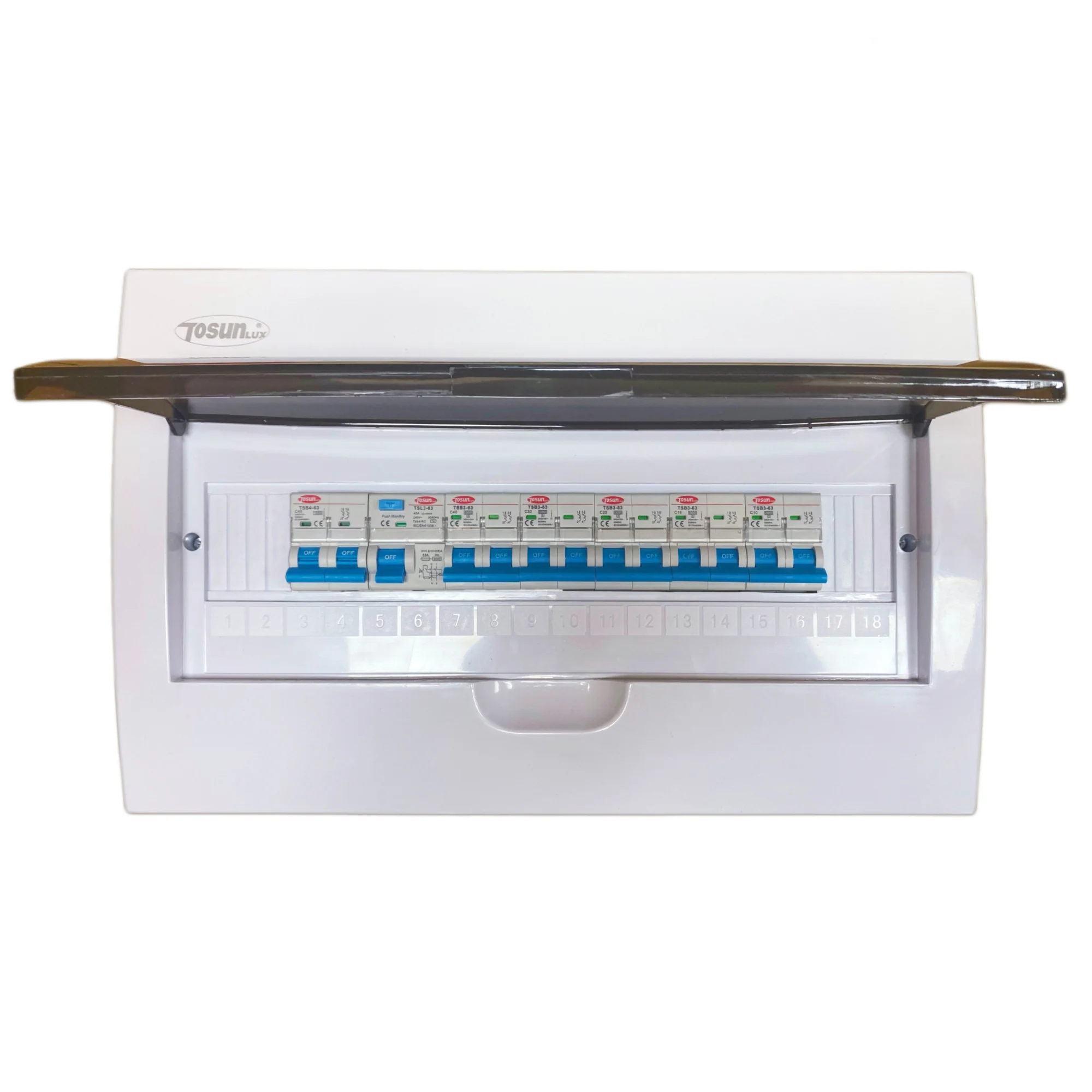

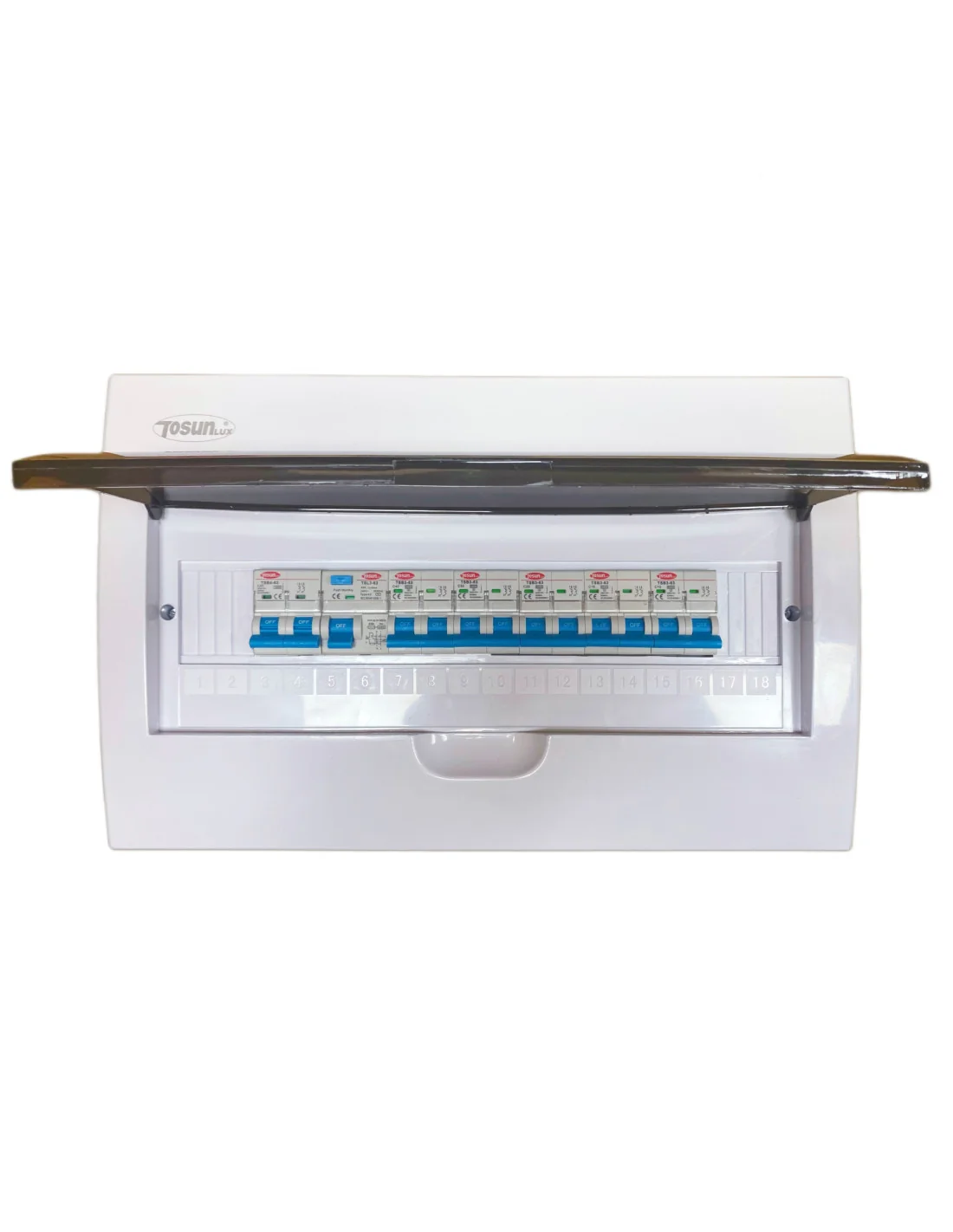

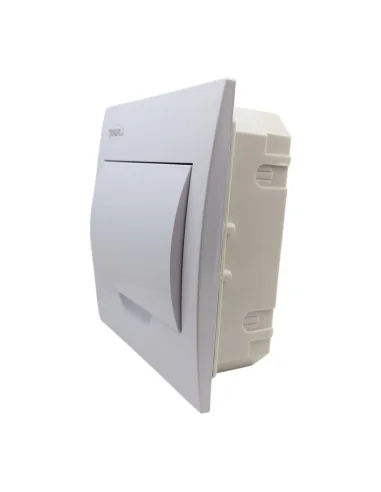

Cuadro Eléctrico para Vivienda 18 Módulos IP40 con Diferencial y 6 Magnetotérmicos TSD1-18-V-M
Cuadro eléctrico equipado de 18 módulos para distribución en viviendas y obras, diseñado específicamente para montaje empotrado en soportes de albañilería. Esta unidad precableada destaca por su capacidad de corte de 10kA y una intensidad nominal de 32A, optimizando tiempos de instalación en obra.
- Configuración técnica: Equipo para 2 polos (2P) con 18 módulos disponibles, incluyendo magnetotérmicos y diferencial.
- Protección y resistencia: Grado de protección IP40 fabricado en materiales termoplásticos de ABS y policarbonato.
- Dimensiones de instalación: Chasis de 252 mm de altura, 398 mm de anchura y 100 mm de profundidad.
- Conexionado profesional: Sistema de conexión mediante bornes de tornillo para una fijación mecánica segura.
Envíos peninsulares gratuitos en pedidos superiores a 50€
Descripción y función

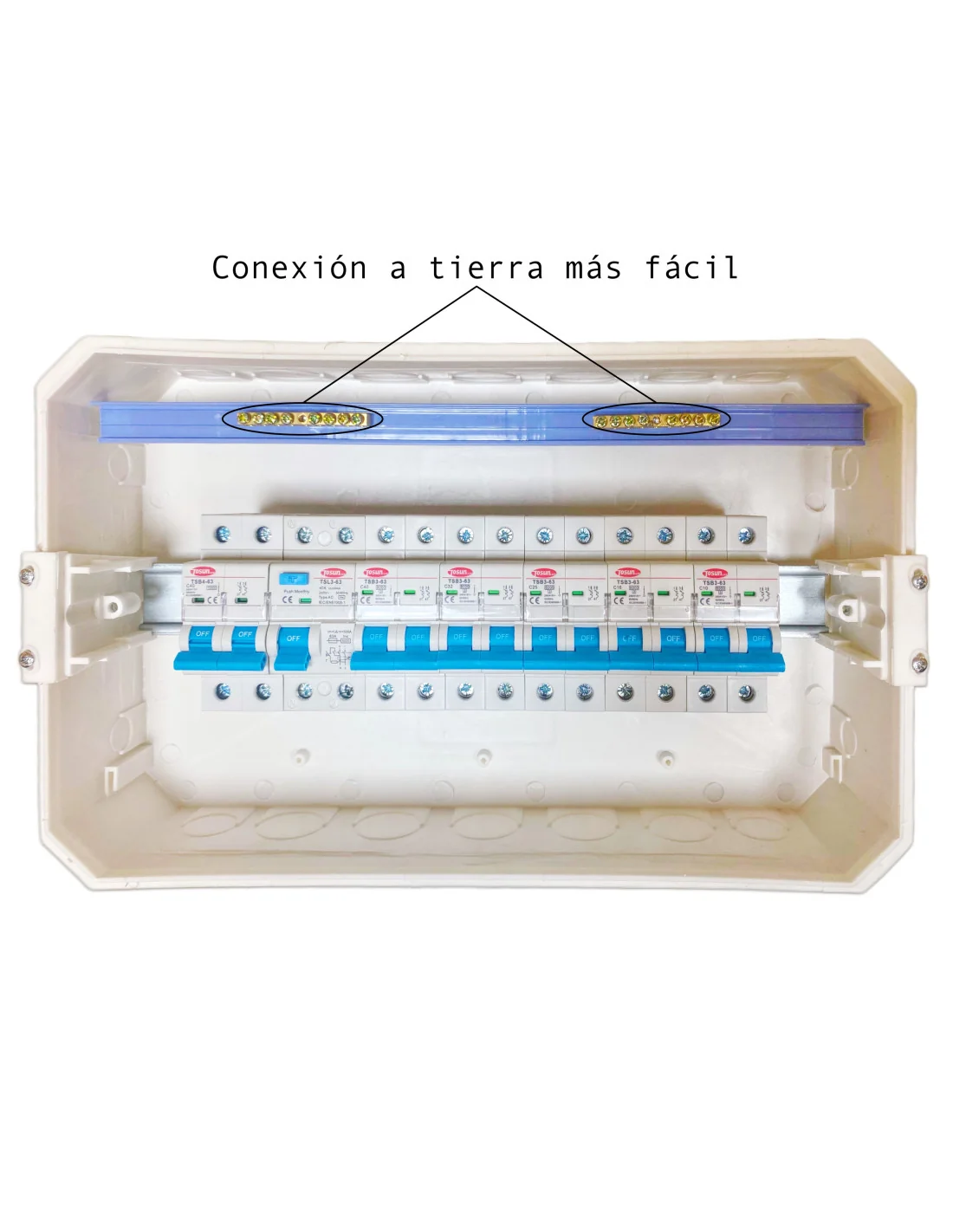

Este cuadro eléctrico precableado de 18 módulos es una solución técnica centralizada para la protección y distribución de circuitos en instalaciones de baja tensión. Se suministra equipado con los elementos de corte y protección necesarios para una vivienda o local, permitiendo una instalación más ágil y profesional al venir los puentes de conexión ya integrados entre las protecciones principales.
Su función es garantizar la integridad de la instalación eléctrica frente a sobrecargas y cortocircuitos mediante interruptores magnetotérmicos, así como proteger a los usuarios contra contactos indirectos a través de su interruptor diferencial. La envolvente fabricada en ABS y policarbonato asegura la durabilidad y el aislamiento de los componentes internos.
Características técnicas
- Capacidad: 18 módulos distribuidos en una sola fila.
- Interruptor Principal: Magnetotérmico industrial 2P de 32A con un poder de corte de 10kA.
- Protección Diferencial: Interruptor diferencial 2P de 40A.
- Distribución de circuitos: Incluye magnetotérmicos adicionales para diferentes secciones (40A, 32A, 25A, 16A y 10A) con poder de corte de 6kA.
- Grado de protección: IP40, diseñado para interiores.
- Dimensiones: 252 mm de altura, 398 mm de anchura y 100 mm de profundidad.
- Material: ABS y PC en color gris.

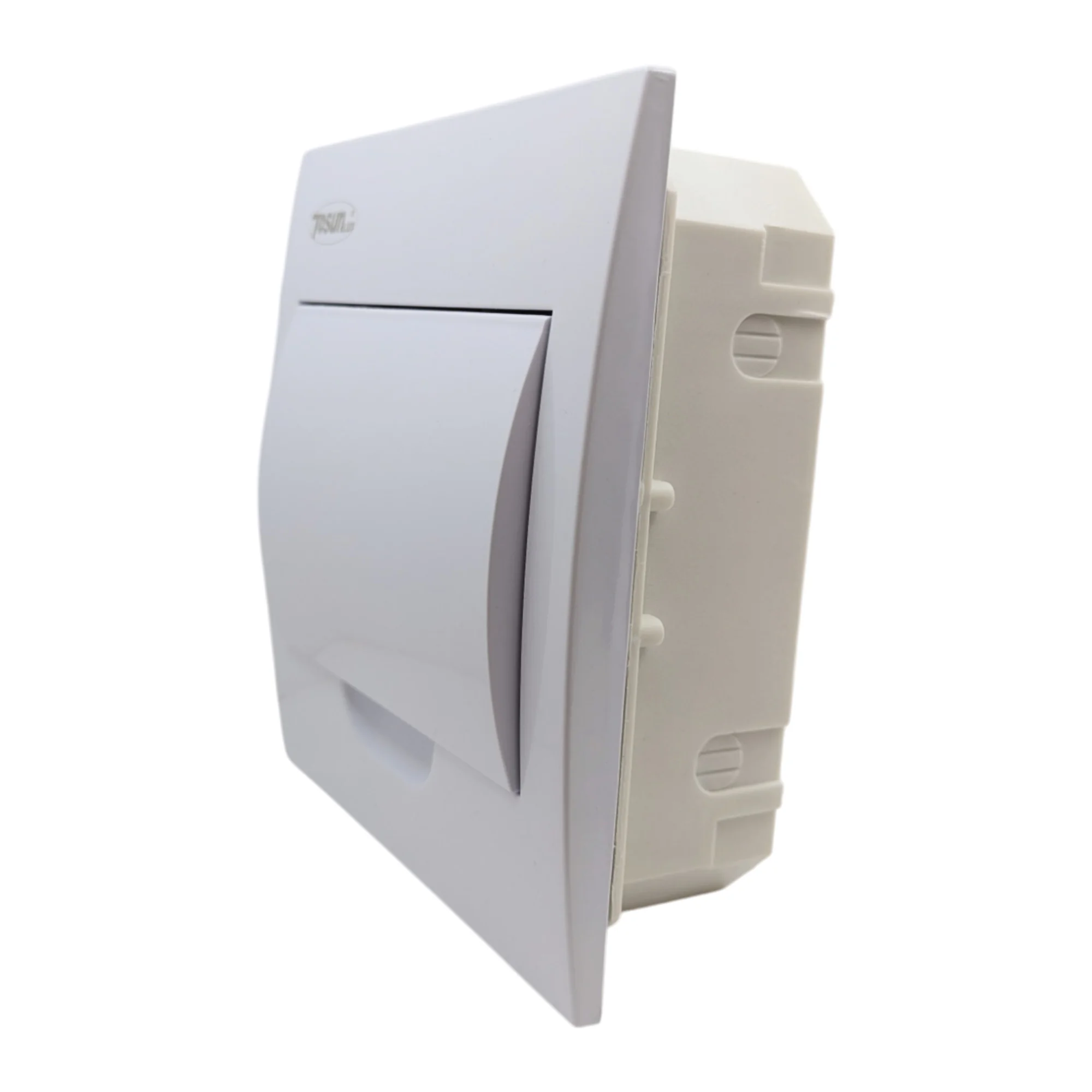

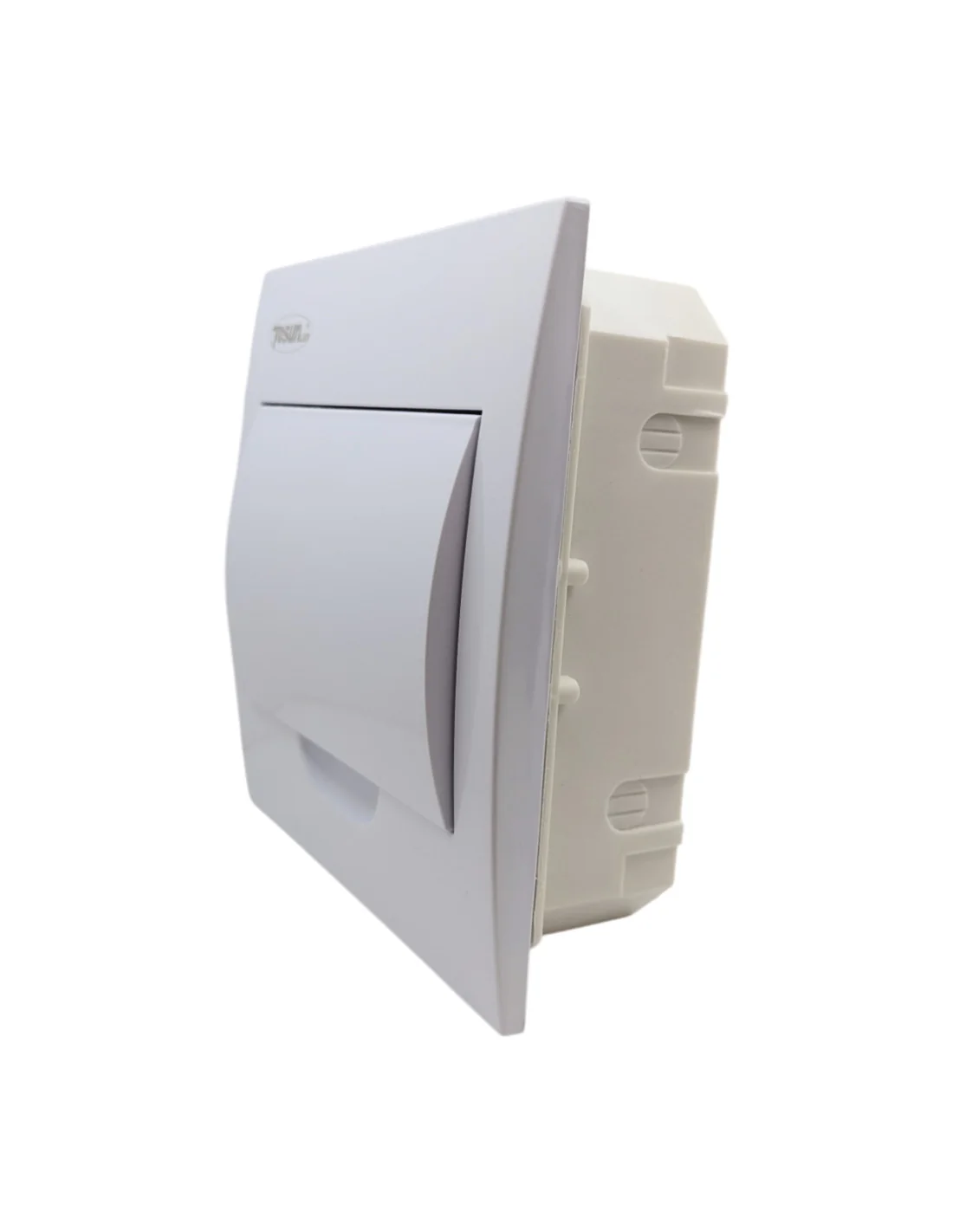

- Montaje: Apto para soporte de albañilería con fijación mediante tornillos.
Aplicaciones
Este equipo está indicado para cuadros generales de mando y protección (CGMP) en viviendas, reformas residenciales, oficinas y locales comerciales interiores. Su diseño compacto y su grado de protección IP40 lo limitan a instalaciones en ambientes secos y protegidos de la intemperie.
Qué comprobar antes de elegir
- Amperaje principal: Confirme que el interruptor de 32A es adecuado para el IGA de su instalación y la sección de cable de alimentación.
- Poder de corte: Esta variante cuenta con un interruptor principal de 10kA, apto para instalaciones donde se requiera una mayor capacidad de interrupción que el estándar doméstico.
- Espacio disponible: Verifique las medidas de la caja (398x252 mm) para asegurar que el hueco en la albañilería es suficiente.
- Configuración de circuitos: Revise que la combinación de magnetotérmicos incluidos (desde 10A para iluminación hasta 40A) se ajusta a las necesidades específicas de su esquema eléctrico.
- Intensidad (A)
- 10
16
25
32
40 - Tipo de Sobretensión
- No
- Diferencial
- 30mA
- Magnetotérmicos
- 6
- IGA
- 40A
- Modulos
- 18
