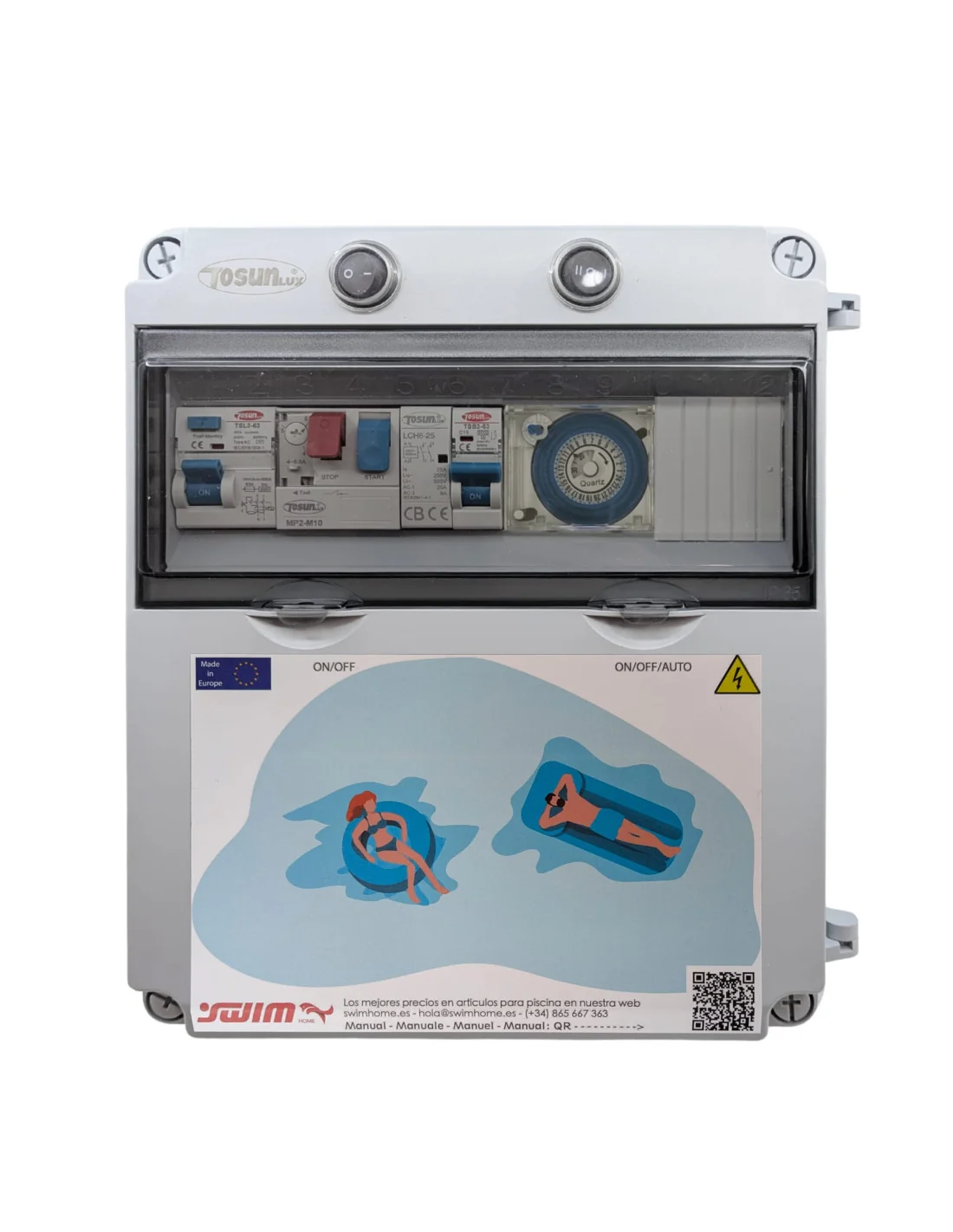

Cuadro eléctrico para piscina WPC100-M IP55 con Diferencial 25A, Reloj y Transformador 100W 12V AC

Descripción y función

Este cuadro eléctrico equipado y diseñado para la gestión segura y automatizada de los sistemas de filtración e iluminación en piscinas residenciales. Su función principal es centralizar las protecciones eléctricas de la bomba y el control lumínico en un único módulo compacto de alta resistencia. Este modelo incorpora un contactor para el motor, un componente crítico que garantiza la estabilidad de la alimentación y prolonga la vida útil tanto de la bomba como del reloj programador, al evitar que este último soporte directamente la carga de arranque del motor.

El sistema permite automatizar los ciclos de depuración mediante su programador horario integrado y controlar el encendido de los focos desde el exterior de la envolvente, lo que mejora la comodidad y la seguridad operativa al no requerir la apertura frecuente de la tapa para maniobras habituales.

Características técnicas

• Referencia específica: WPC100-M-1
• Potencia del transformador: 100W
• Tensión de salida de iluminación: 12V AC (corriente alterna)
• Interruptor diferencial: 25A
• Grado de protección: IP55 (protección contra polvo y chorros de agua)
• Material de la envolvente: ABS gris
• Dimensiones: 30 cm (altura) x 27 cm (anchura)
• Componentes internos: Reloj de control, guardamotor, contactor y transformador de seguridad

Aplicaciones

Este cuadro está acreditado para su uso en instalaciones de piscinas privadas con bombas de filtración monofásicas de hasta 1 CV y sistemas de iluminación que operen a 12V AC. Es compatible con focos de tecnología LED o halógenos, siempre que la suma de sus potencias no exceda los 100W de capacidad del transformador integrado.

Qué comprobar antes de elegir

Para asegurar que esta referencia se ajusta a su instalación, es imprescindible verificar los siguientes puntos:

• Amperaje de la bomba: Compruebe la etiqueta técnica de su bomba de filtración. Esta variante está configurada para motores que trabajen en un rango de consumo habitual para 1 CV (entre 4 y 6.4 Amperios).
• Tipo de iluminación: Confirme que sus proyectores requieren alimentación en corriente alterna (AC). Este equipo no es compatible con focos que funcionen exclusivamente en corriente continua (DC).
• Carga lumínica: Asegúrese de que la potencia total de los focos conectados no supere los 100W. Si planea instalar más focos o de mayor potencia, deberá optar por una variante con transformador de 300W.

¿Puedo usar focos LED con este cuadro?

Sí, siempre que los focos LED funcionen a 12V AC y el consumo total de la instalación no sobrepase los 100W. El transformador electromecánico incluido es apto para la mayoría de lámparas LED de piscina del mercado que soportan corriente alterna.
