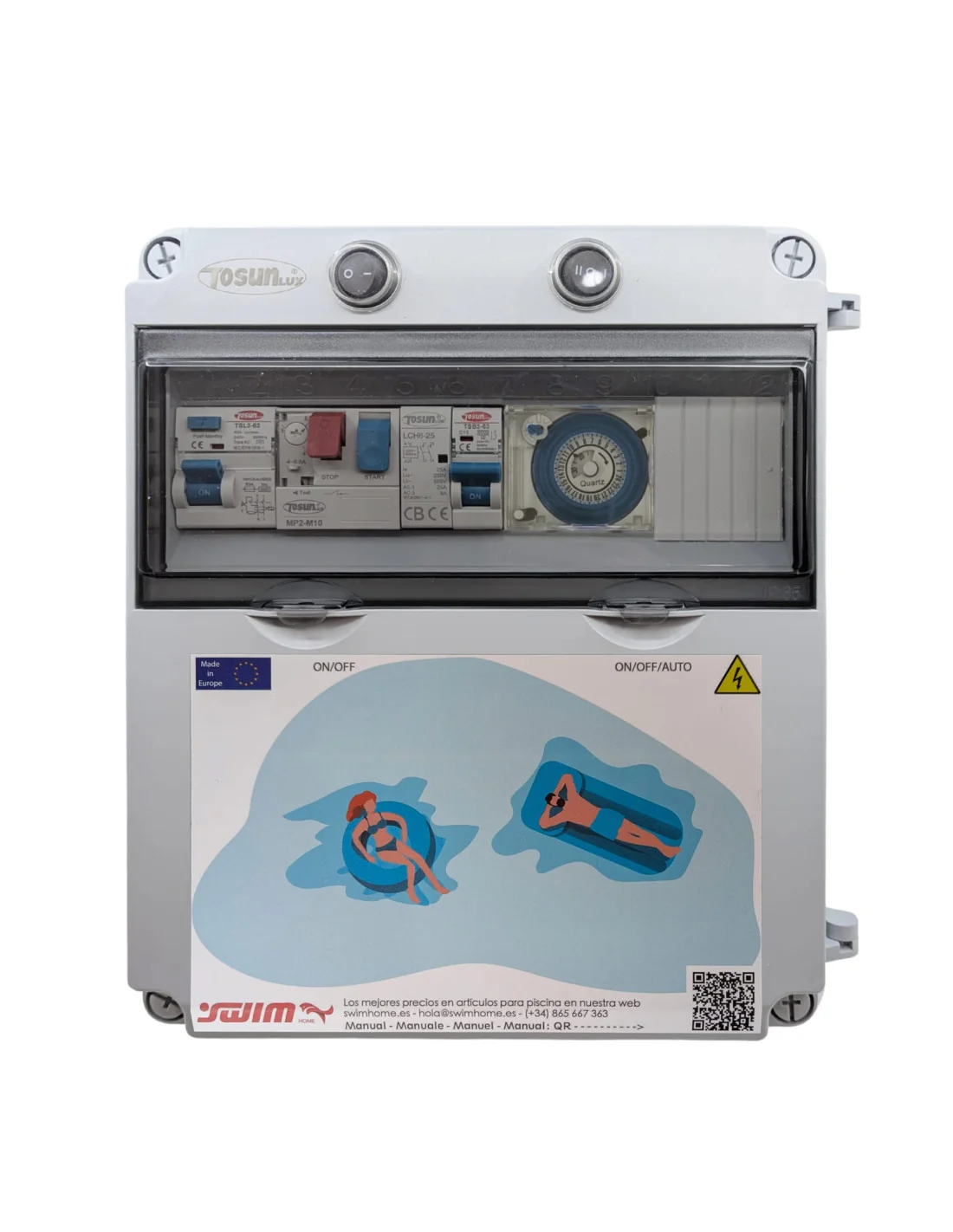

Cuadro eléctrico para piscina Bomba hasta 2 CV y Transf. 100W AC WPC100-M-2

Descripción y función

El cuadro eléctrico WPC100-M-2 es una solución técnica compacta diseñada para la gestión integral del sistema de filtración e iluminación de piscinas. Su función principal es centralizar la protección eléctrica, la automatización de los ciclos de depuración y el suministro de energía para los focos desde una única envolvente de alta resistencia.

Este modelo destaca por incluir un contactor, componente crítico que protege el reloj programador al separar la carga de potencia del motor del circuito de control. Esto evita el desgaste por arco eléctrico en el temporizador, una característica fundamental en instalaciones con bombas de mayor potencia para asegurar una larga vida útil del equipo.

Características técnicas

• Capacidad de carga: Compatible con bombas de filtración de hasta 2 CV.
• Iluminación: Transformador integrado de 100W en corriente alterna (AC).
• Componentes de protección: Incluye interruptor diferencial, guardamotor regulable y contactor de maniobra.
• Control: Reloj programador horario para la automatización de la depuradora.
• Material: Envolvente fabricada en ABS de alta resistencia en color gris.

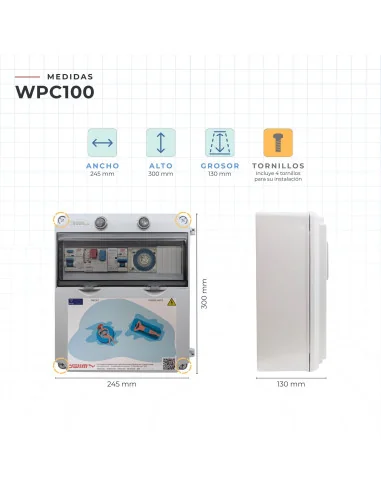

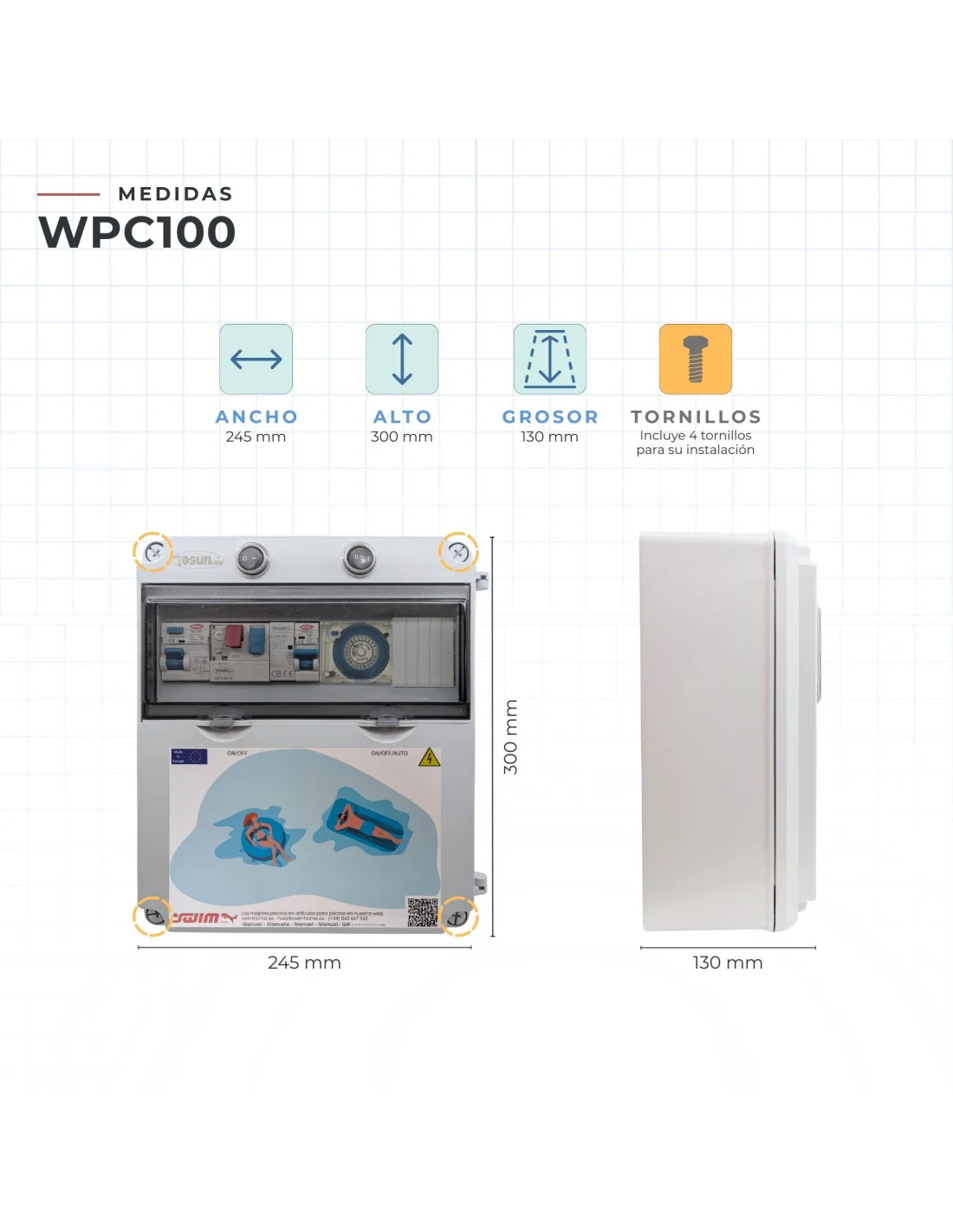

• Dimensiones: 30 cm de altura x 27 cm de anchura x 13 cm de profundidad.

Aplicaciones

• Automatización y protección de motores de filtración en piscinas residenciales.
• Alimentación de sistemas de iluminación LED o halógenos que operen a 12V AC hasta un máximo de 100W.
• Instalación en casetas técnicas o exteriores protegidos gracias a su envolvente compacta.

Qué comprobar antes de elegir

Para asegurar que la referencia WPC100-M-2 es la adecuada para su instalación, verifique los siguientes criterios:

• Potencia del motor: Confirme que su bomba de filtración no supera los 2 CV (aprox. 1.5 kW). Si su bomba es de menor potencia, asegúrese de ajustar el guardamotor al valor de intensidad nominal del motor.
• Tipo de iluminación: Este cuadro suministra corriente alterna (AC). No es compatible con focos que requieran corriente continua (DC) a menos que se instale un rectificador externo.
• Consumo lumínico: La suma de la potencia de todos los focos conectados no debe exceder los 100W de capacidad del transformador.

¿Por qué este modelo incluye contactor?

El contactor permite que el reloj programador solo envíe una señal de baja intensidad para activar el motor. La corriente de arranque de la bomba, que es significativamente alta en modelos de 2 CV, es gestionada directamente por los polos del contactor, protegiendo los mecanismos internos del reloj y evitando averías prematuras por sobrecalentamiento.
