Cuadro eléctrico para piscina, Guardamotor 14A, Transformador 100W 12V AC e IP55

Descripción y función

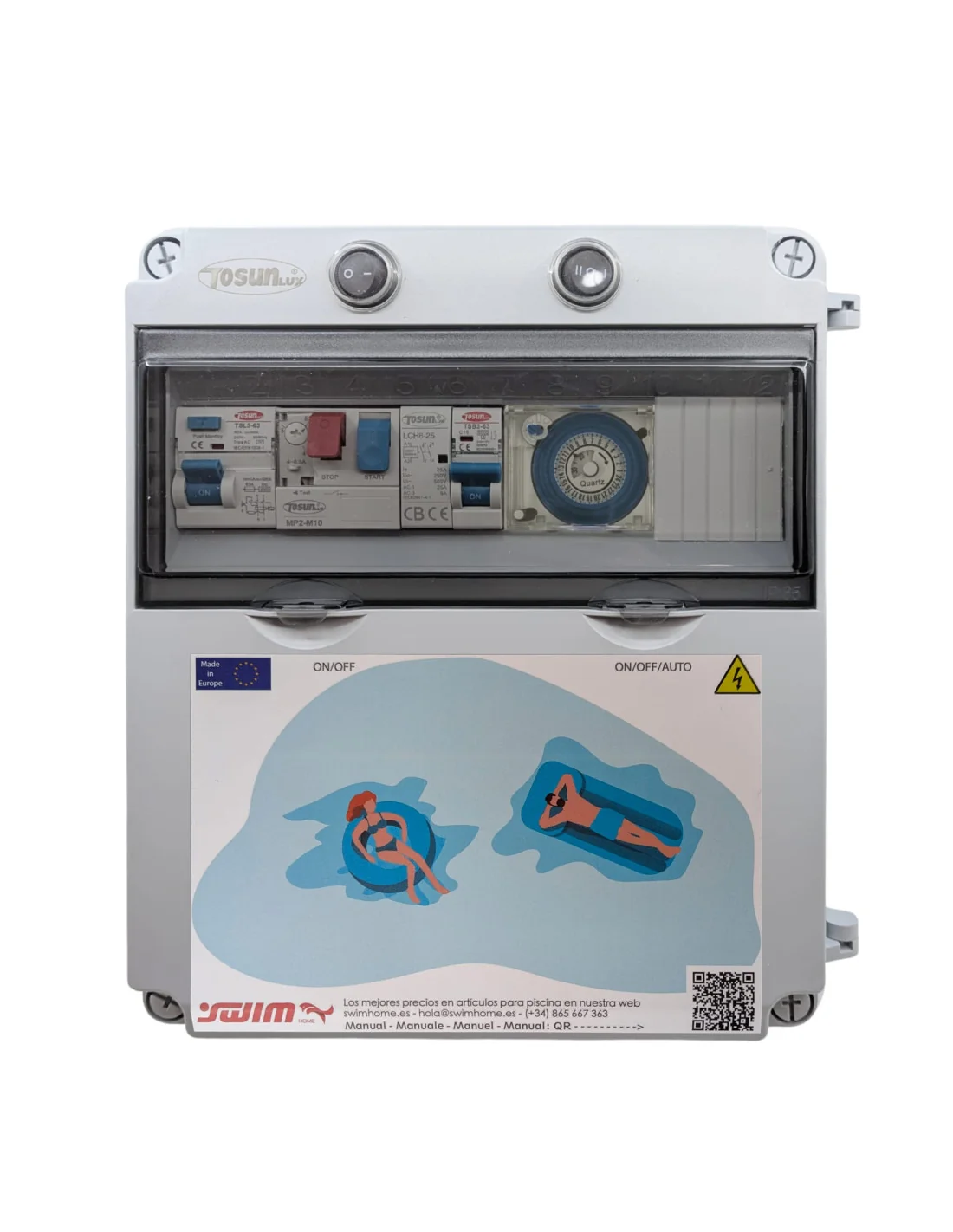

El cuadro eléctrico Swimhome WPC100O-M-14A es una solución integral para la gestión y protección de sistemas de filtración e iluminación en piscinas. Este equipo centraliza la protección magnetotérmica del motor mediante un guardamotor ajustable y la seguridad de las personas mediante un interruptor diferencial. Su diseño permite la automatización de los ciclos de depuración gracias al reloj programador integrado y facilita el control de la iluminación mediante un sistema de mando a distancia.

Este modelo específico incorpora un transformador de seguridad de 100W que convierte la tensión de red a 12V AC, cumpliendo con los estándares de seguridad para focos sumergidos, ya sean de tecnología LED o halógenos de hasta 100W de consumo total.

Características técnicas

• Intensidad del guardamotor: Ajustable para bombas con consumo nominal entre 9A y 14A.
• Protección diferencial: Interruptor diferencial de 25A para protección de la línea.
• Potencia de iluminación: Transformador integrado de 100W.
• Tensión de salida iluminación: 12V AC (corriente alterna).
• Control de luces: Incluye controlador interno y mando a distancia ON/OFF.
• Grado de protección: IP55, apto para instalaciones en entornos húmedos o exteriores.
• Material envolvente: ABS de alta resistencia en color gris.
• Dimensiones: 30 cm de altura por 27 cm de anchura.

Aplicaciones

Este cuadro está acreditado para el control de bombas de filtración monofásicas y sistemas de iluminación subacuática en piscinas residenciales y comerciales. Es ideal tanto para nuevas instalaciones como para la renovación de cuadros antiguos que requieran añadir control remoto y protecciones actualizadas en un único punto.

Qué comprobar antes de elegir

• Consumo de la bomba: Verifique en la placa de características de su motor que la intensidad nominal (en Amperios) se encuentre dentro del rango de 9A a 14A.
• Carga de iluminación: Asegúrese de que la suma de la potencia de todos los focos conectados no supere los 100W para evitar sobrecargas en el transformador.
• Tipo de focos: El transformador suministra 12V AC; confirme que sus lámparas son compatibles con corriente alterna y no requieren corriente continua (DC).
• Ubicación: Aunque cuenta con protección IP55 contra polvo y chorros de agua, se recomienda su instalación en lugares protegidos de la exposición directa y prolongada al sol para maximizar la vida útil de los componentes electrónicos.
