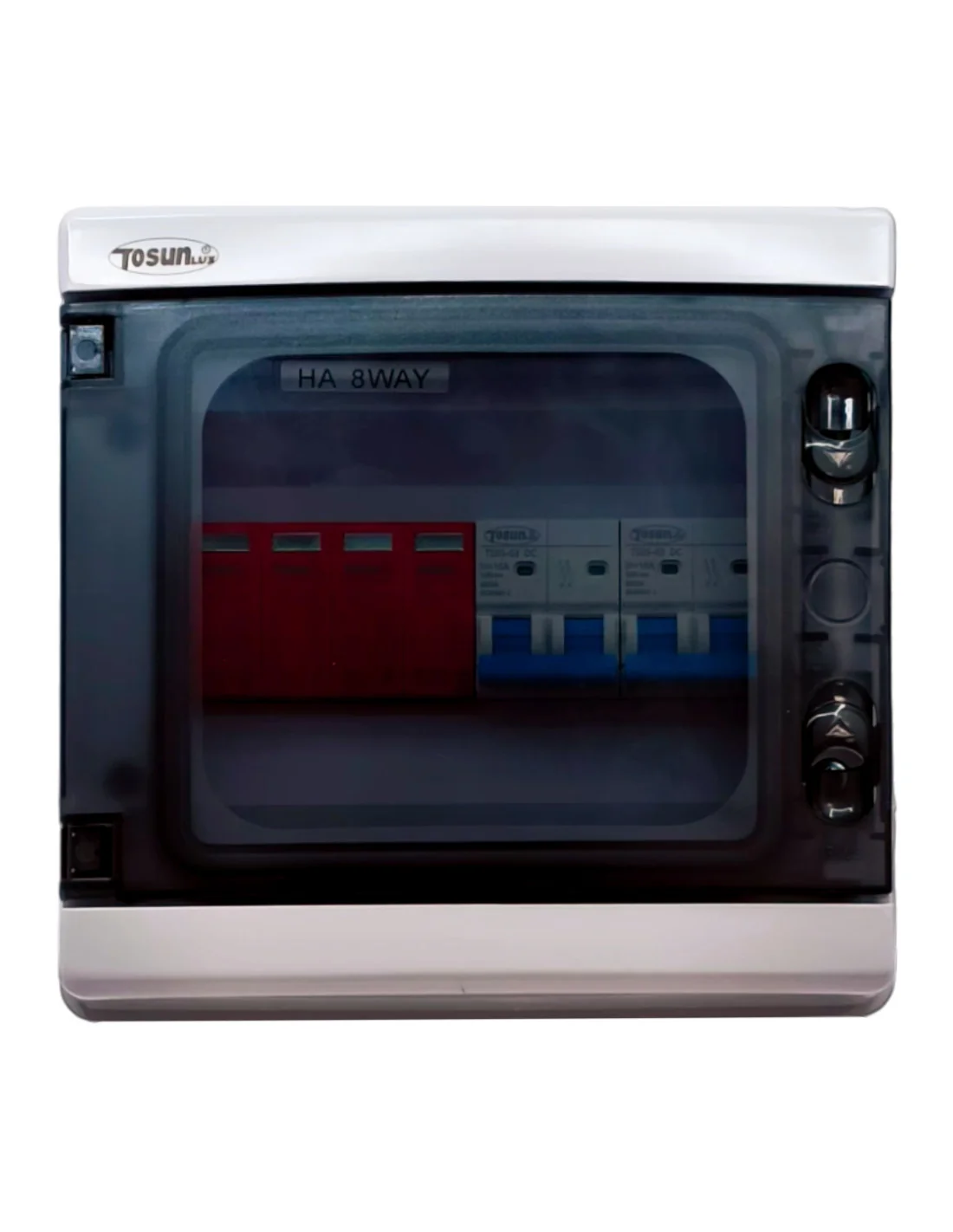

Cuadro de Protección Fotovoltaico DC 2 Strings a 1 Salida MC4 32A 500V IP65 CString2-

Descripción y función

Este cuadro eléctrico estanco está diseñado específicamente para la protección y gestión de sistemas solares fotovoltaicos que operan en corriente continua (DC). Su función principal es centralizar la conexión de dos strings (cadenas de paneles) y proporcionar una salida segura hacia el inversor, garantizando la integridad de la instalación mediante protecciones magnetotérmicas, seccionamiento manual y protección contra sobretensiones transitorias.

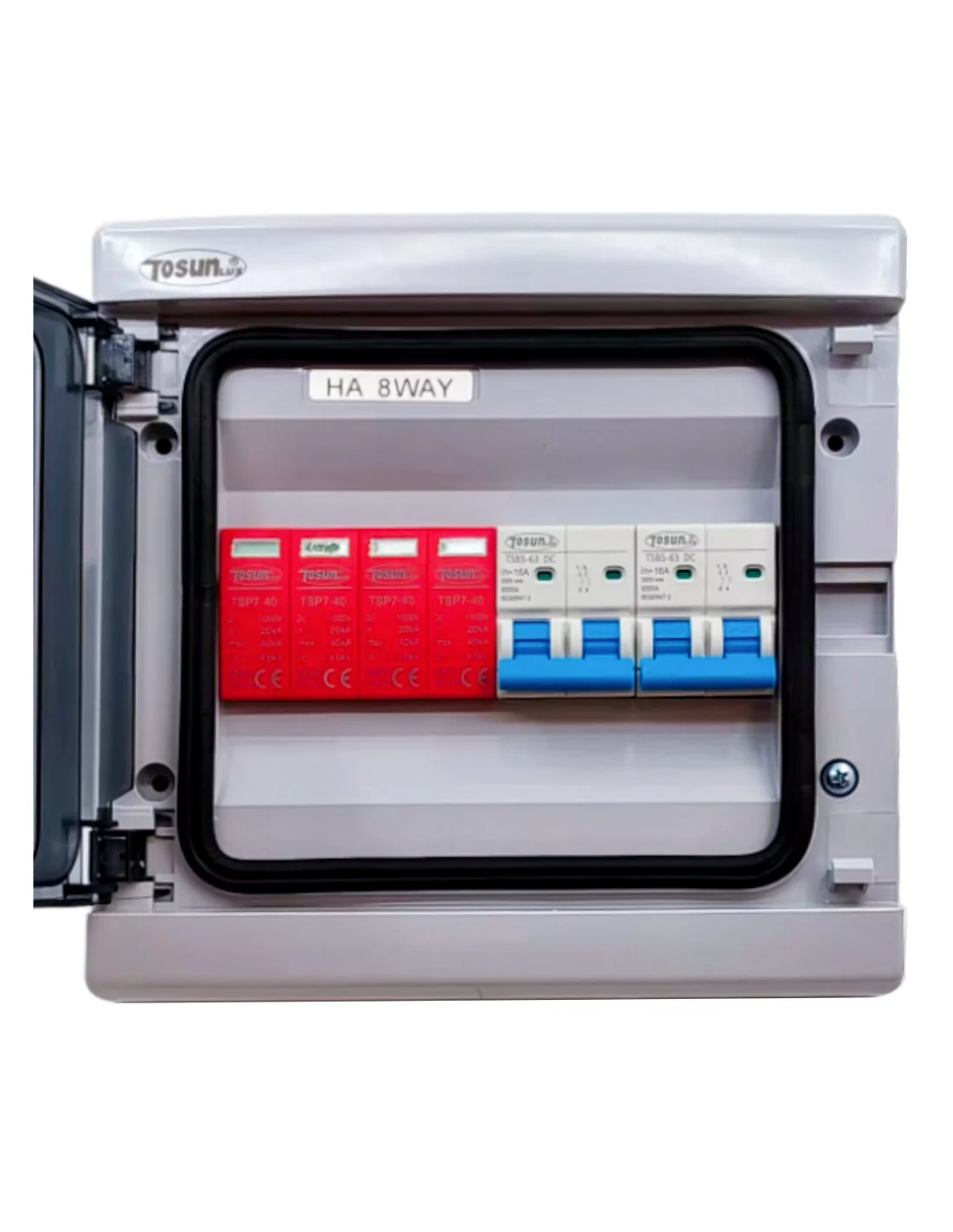

El equipo se suministra premontado y precableado en una envolvente de ABS de alta resistencia con grado de protección IP65, lo que permite su instalación en entornos exigentes protegiendo los componentes internos contra el polvo y la humedad.

Características técnicas

• Configuración de entrada/salida: 2 entradas mediante conectores MC4 y 1 salida (incluye prensaestopa).
• Interruptores magnetotérmicos: 2 unidades de 2 polos (2P) específicos para DC, diseñados para protección contra cortocircuitos y sobrecargas.
• Protección contra sobretensiones: 2 dispositivos protectores de sobretensiones transitorias de 500V, con capacidad de descarga máxima (Imax) de 40kA y nominal (In) de 20kA.
• Interruptor general: Seccionador de corriente continua de 32A para maniobra y corte seguro del circuito.
• Poder de corte: 6kA (según normativa IEC/EN 60947-2).
• Tensión nominal: Componentes de protección de 500V en configuración de 2 polos.
• Material: Plástico ABS libre de halógenos con alta durabilidad.
• Dimensiones: 260 mm de altura, 300 mm de anchura y 140 mm de profundidad.

Aplicaciones

Ideal para instalaciones solares fotovoltaicas de autoconsumo o aisladas que requieran la agrupación de dos cadenas de paneles. Su diseño robusto lo hace apto tanto para instalaciones residenciales como comerciales que necesiten un punto de seccionamiento y protección centralizado antes de la entrada al inversor.

Qué comprobar antes de elegir

Al seleccionar este modelo, verifique que la intensidad máxima de sus strings no supere los 32A del interruptor general y que la tensión de trabajo de los componentes (500V) sea compatible con la configuración de su serie de paneles. Es importante confirmar que su instalación requiere exactamente 2 entradas y 1 salida, diferenciándolo de otras variantes de la serie con distintas capacidades de amperaje o voltaje.

¿El cuadro se entrega listo para conectar?

Sí, este cuadro string se entrega totalmente montado y precableado internamente. Incluye los conectores MC4 para las entradas de los paneles, lo que simplifica significativamente el tiempo de instalación y asegura una conexión estanca y profesional.
