Cuadro de protección fotovoltaica 1 String DC/AC IP65 20A 500V ECO01T

Descripción y función

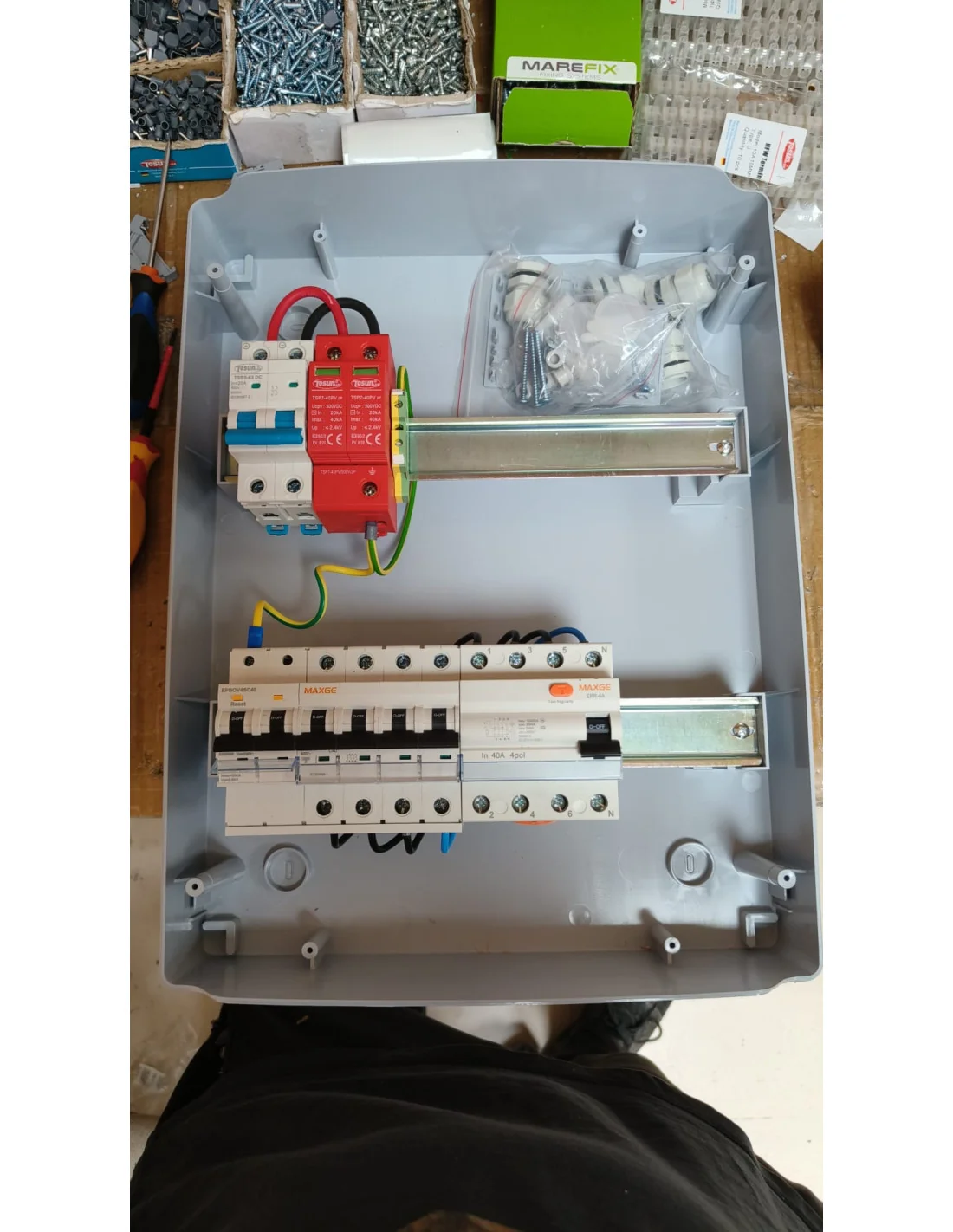

Este cuadro de protección fotovoltaica premontado está diseñado para centralizar la seguridad de instalaciones de autoconsumo solar de un único string. Su función es garantizar la integridad del sistema protegiendo de forma independiente el circuito de corriente continua (proveniente de los paneles) y el de corriente alterna (salida del inversor hacia la red o vivienda), agrupando todos los elementos necesarios en una envolvente estanca para facilitar el montaje.

Características técnicas

• Envolvente: Caja de superficie IP65 con capacidad para 18 módulos, resistente a la intemperie.
• Protección DC (Corriente Continua): Incluye 2 interruptores magnetotérmicos de 2 polos certificados para 500V DC y 20A, además de protectores de sobretensiones transitorias (In: 20kA / Imax: 40kA) con nivel de protección Up <4.0kV.
• Protección AC (Corriente Alterna): Interruptor diferencial tipo A (superinmunizado) de 2 polos, 40A de intensidad nominal, 30mA de sensibilidad y un poder de corte de 6kA. Incorpora también protector de sobretensiones AC de 2 polos (275V).
• Accesorios: Bornes específicos para la conexión de toma de tierra.

Aplicaciones

Uso acreditado en instalaciones solares fotovoltaicas residenciales o industriales de pequeña escala que requieran protección para un único string de paneles solares. Es apto para instalaciones en exteriores o ambientes húmedos gracias a su elevado grado de protección IP65.

Qué comprobar antes de elegir

• Tipo de red: Verifique si su instalación es realmente monofásica (2 polos) o trifásica (4 polos). Los componentes de esta referencia (2P) son para sistemas monofásicos.
• Tensión de entrada: Compruebe que la tensión de su string no supere los 500V DC soportados por las protecciones.
• Corriente nominal: Asegúrese de que la intensidad de los paneles y la salida del inversor no exceda los 20A en la parte DC y los 40A en la parte AC respectivamente.
• Espacio: Al ser una caja de 18 elementos, asegúrese de disponer de espacio suficiente para su anclaje en superficie.
