Cuadro de Protección Fotovoltaica 1 String 20A DC/AC IP65 ECO01

Descripción y función

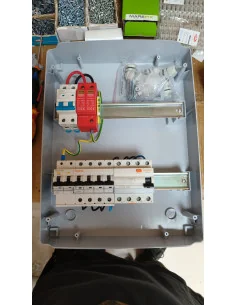

Este cuadro fotovoltaico premontado constituye el núcleo de protección para instalaciones de autoconsumo solar de 1 string (una única serie de paneles). Su función principal es centralizar y garantizar la seguridad eléctrica tanto en el lado de corriente continua (DC), proveniente de los módulos fotovoltaicos, como en el lado de corriente alterna (AC), protegiendo la salida del inversor hacia el cuadro general de la vivienda o industria.

El equipo viene integrado en una envolvente robusta de 18 módulos con grado de protección IP65, lo que asegura la integridad de los componentes frente a la entrada de polvo y agua. Incluye protecciones específicas contra sobrecargas, cortocircuitos y sobretensiones transitorias provocadas por descargas atmosféricas en ambas etapas del sistema, cumpliendo con los estándares de seguridad técnica exigidos en instalaciones solares.

Características técnicas

• Capacidad de la envolvente: Caja de 18 elementos con protección IP65.
• Protección Corriente Continua (DC): 2 Interruptores magnetotérmicos de 500V 2P 20A y protector de sobretensiones DC (In: 20kA, Imax: 40kA, Up <4.0kV 500V).
• Protección Corriente Alterna (AC): Protector de sobretensiones AC 2P 275V y bornes para tierra.
• Interruptor Diferencial: 2 polos, sensibilidad de 30mA, 40A de intensidad nominal, Clase A Superinmunizado (indispensable para evitar disparos intempestivos en sistemas con inversores).
• Poder de corte: 6kA.
• Tensión máxima de trabajo (DC): 500V.

Aplicaciones

Este cuadro está específicamente documentado para su uso en instalaciones fotovoltaicas residenciales o de pequeñas empresas que utilicen un solo inversor con una única entrada de string. Es compatible con sistemas monofásicos de corriente alterna y configuraciones de paneles solares que no superen los 500V en circuito abierto por serie.

Qué comprobar antes de elegir

Para asegurar que la variante ECO01 es la adecuada para su instalación, verifique los siguientes puntos:

• Corriente de cortocircuito (Isc): Asegúrese de que la intensidad de corriente de su serie de paneles no exceda los 20A del magnetotérmico DC.
• Tensión de cadena (Voc): La suma de la tensión de los paneles en serie debe ser inferior a 500V DC.
• Tipo de diferencial: Esta referencia incluye un diferencial Tipo A Superinmunizado, necesario si el fabricante de su inversor exige este tipo de protección para gestionar las fugas de corriente continua hacia la red de alterna.
• Número de strings: Este cuadro está diseñado para 1 solo canal; si dispone de dos series independientes, deberá optar por una configuración superior.
