Cuadro eléctrico estanco de 12 elementos con Agujeros

Descripción y función

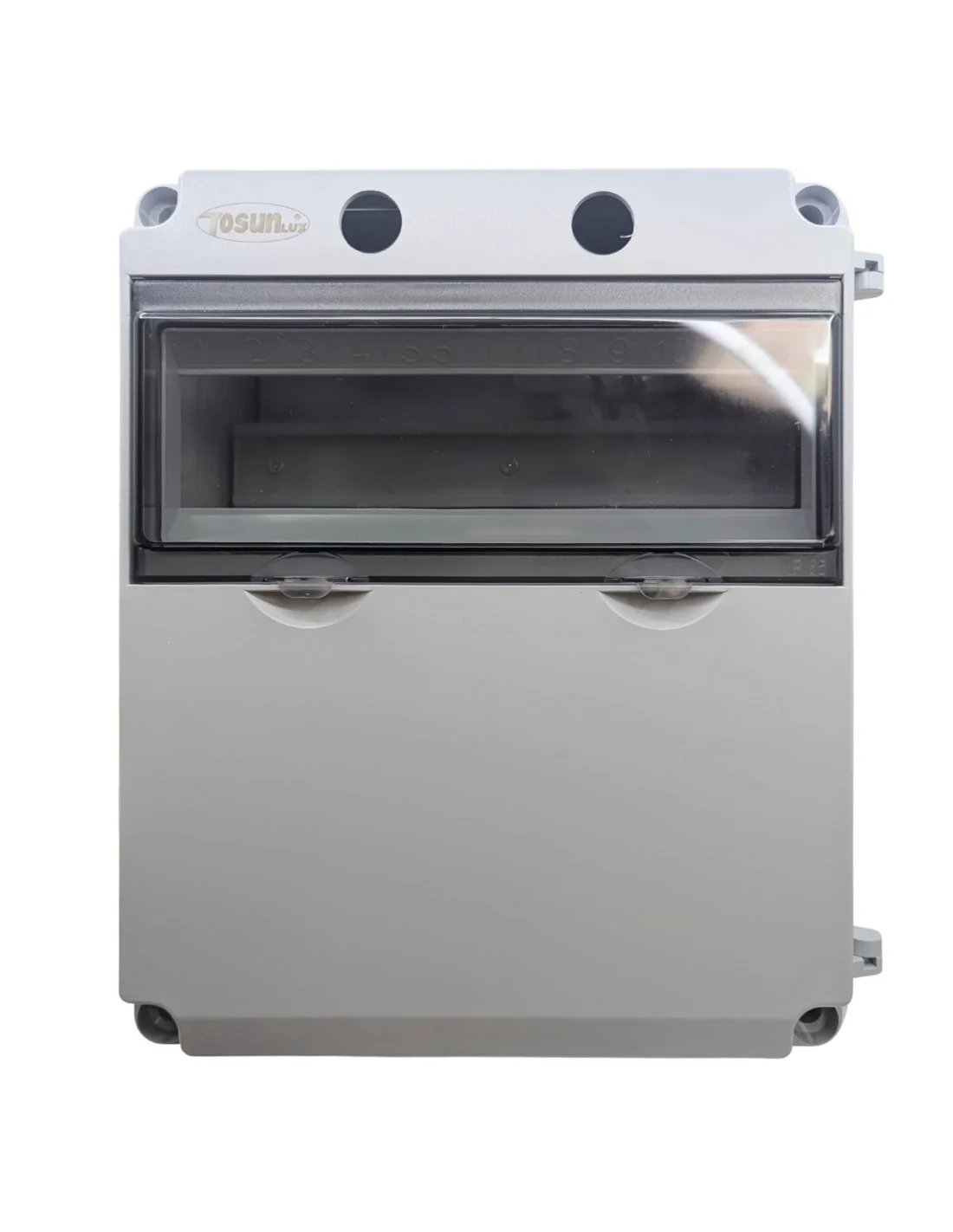

La HB IP65 12ways with hole es una caja de distribución eléctrica de superficie diseñada para el alojamiento y protección de hasta 12 módulos de aparamenta sobre carril DIN. Este modelo específico se distingue por incluir dos agujeros de 20 mm, lo que permite la instalación directa de elementos de control externos, como pulsadores, selectores o paros de emergencia, facilitando la maniobra manual sin necesidad de abrir el visor.

Fabricada con una combinación de ABS y policarbonato de alta resistencia, esta envolvente ofrece una protección estanca contra el polvo y chorros de agua. Su visor transparente cuenta con protección UV para evitar la degradación en exteriores, permitiendo inspeccionar visualmente el estado de los interruptores magnetotérmicos o diferenciales de forma inmediata.

Características técnicas

• Capacidad: 12 módulos (1 fila sobre carril DIN).
• Grado de protección: IP65 (estanqueidad garantizada).
• Dimensiones: 300 x 245 x 130 mm.
• Materiales: Cuerpo en ABS y visor en policarbonato (PC).

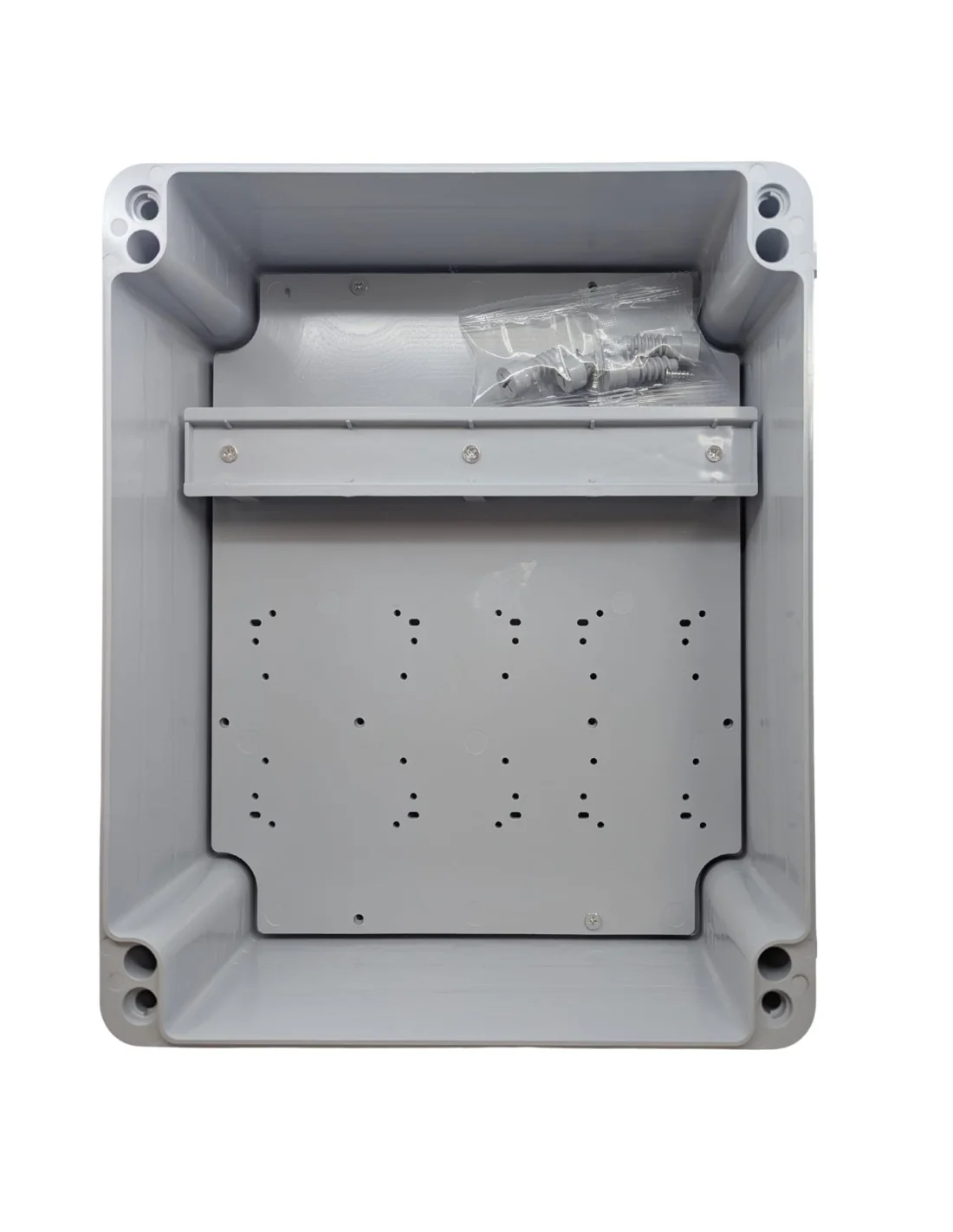

• Accesorios incluidos: Carril DIN integrado y bandeja de instalación extraíble para facilitar el cableado fuera del muro.
• Mecanizado: Incluye 2 orificios de 20 mm para maniobra externa.

Aplicaciones

Gracias a su robustez y grado de protección, esta caja es idónea para:

• Cuadros de control en salas de depuración de piscinas.
• Cuadros secundarios en naves industriales o entornos húmedos.
• Instalaciones fotovoltaicas exteriores para la centralización de protecciones de corriente alterna o continua.
• Maquinaria que requiera un cuadro de distribución con mandos externos integrados.

Qué comprobar antes de elegir

Para asegurar que esta referencia se adapta a su proyecto, verifique los siguientes puntos:

• Espacio modular: Confirme que la suma de los polos de sus protecciones (magnetotérmicos, diferenciales, protectores de sobretensiones) no exceda los 12 módulos.
• Perforaciones de control: Esta variante incluye agujeros de 20 mm. Si su instalación requiere mandos de un diámetro distinto, deberá considerar si el mecanizado existente es compatible o requiere adaptación.
• Espacio de instalación: El fondo de 130 mm es suficiente para la mayoría de protecciones estándar, pero verifique el espacio si planea instalar contactores o componentes de gran profundidad.
