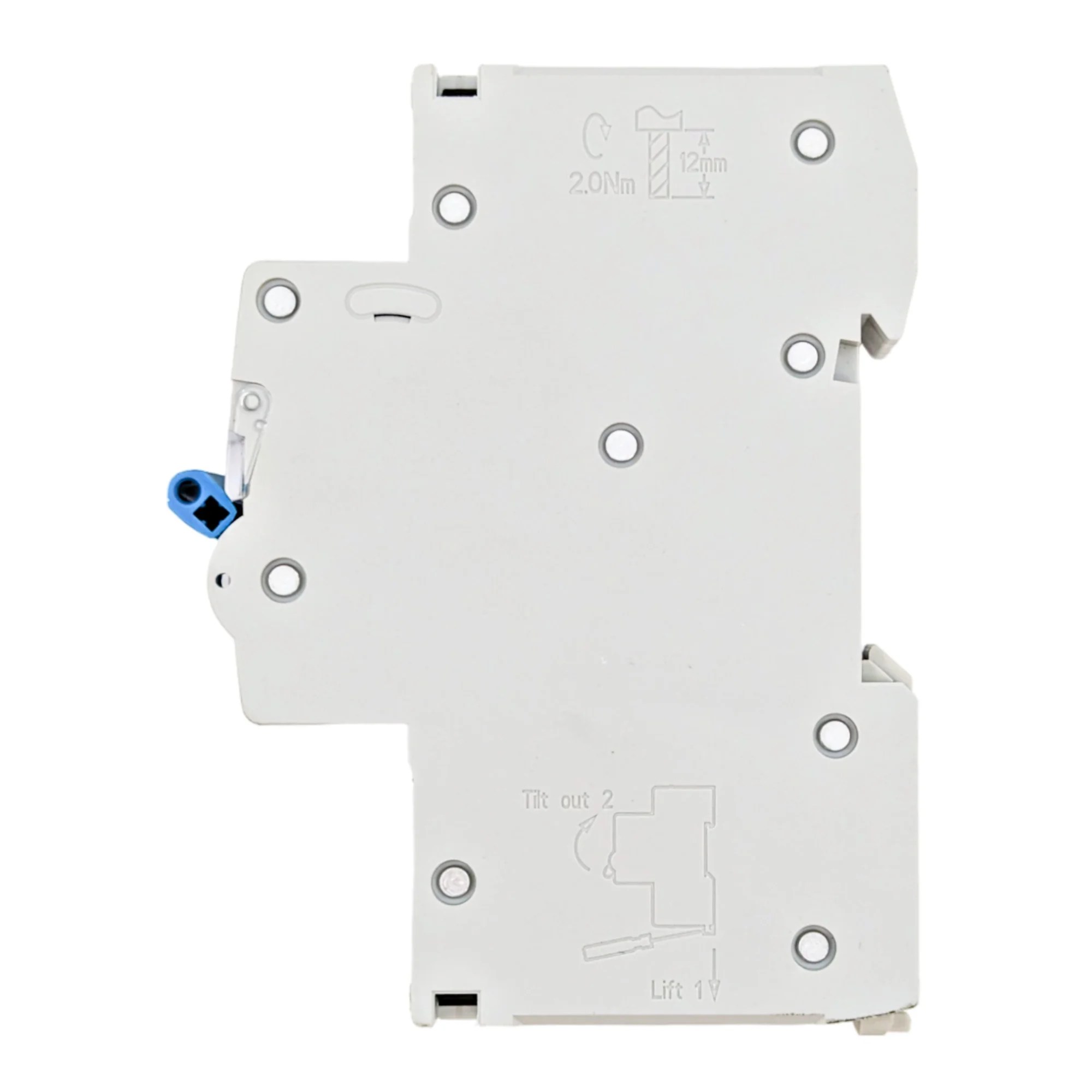

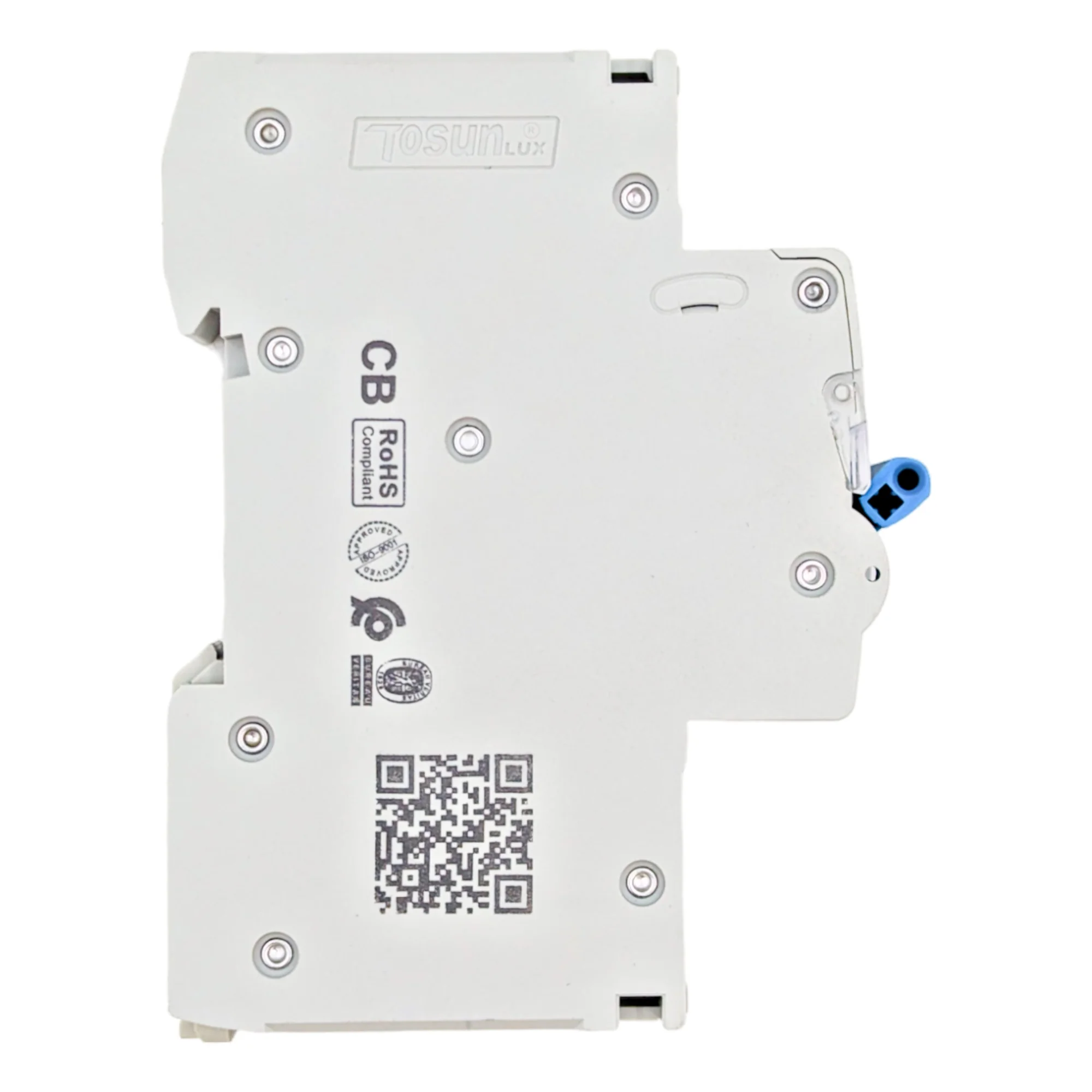

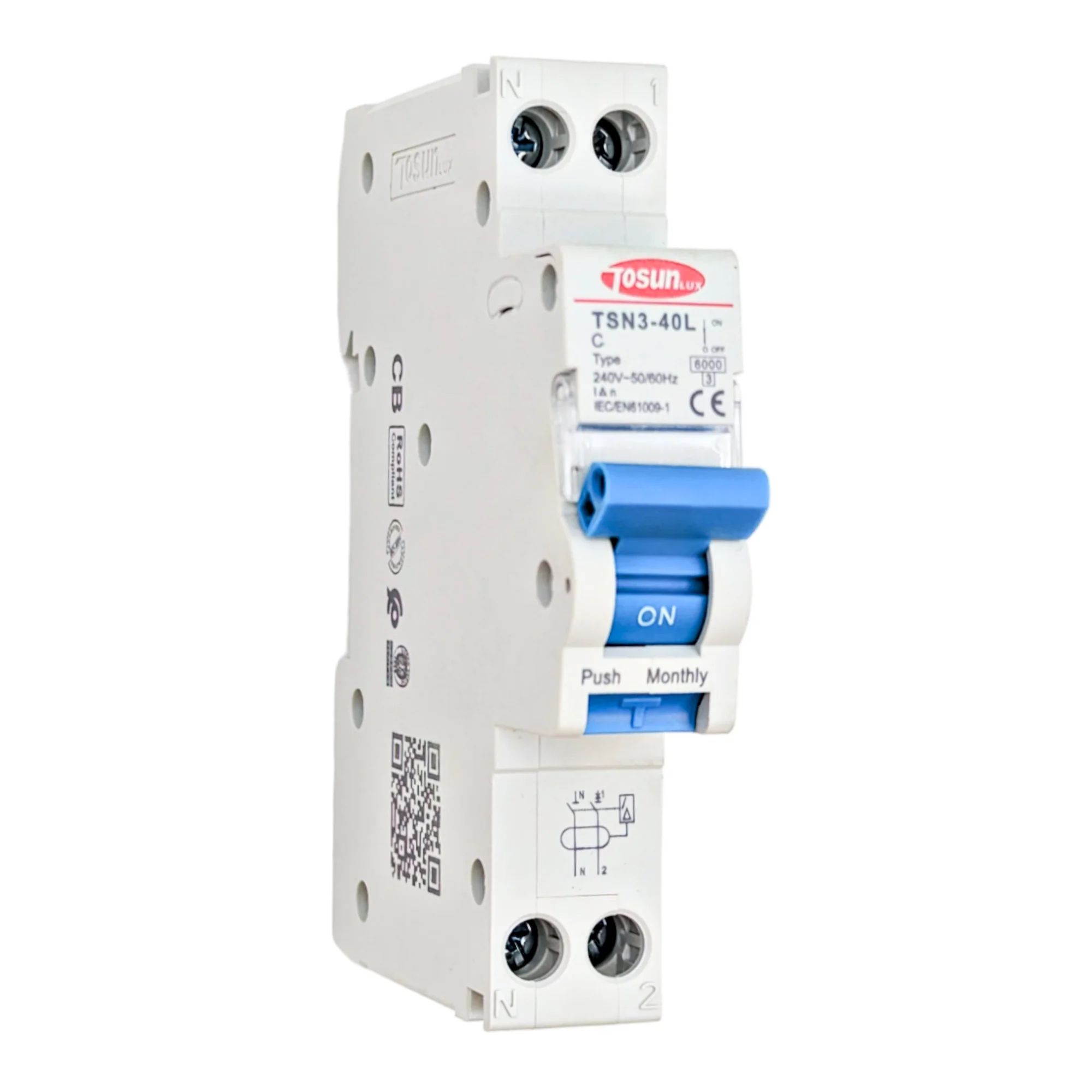

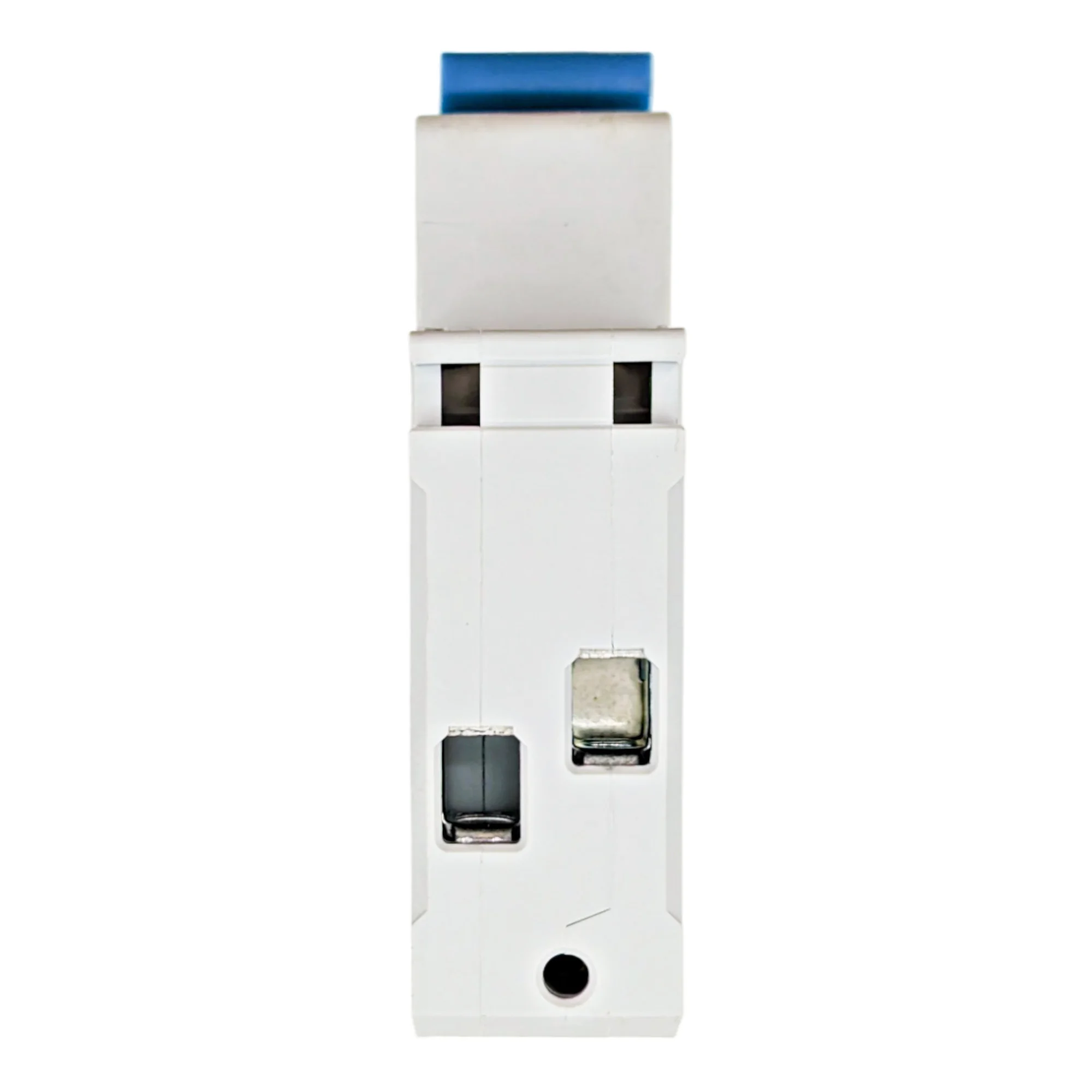

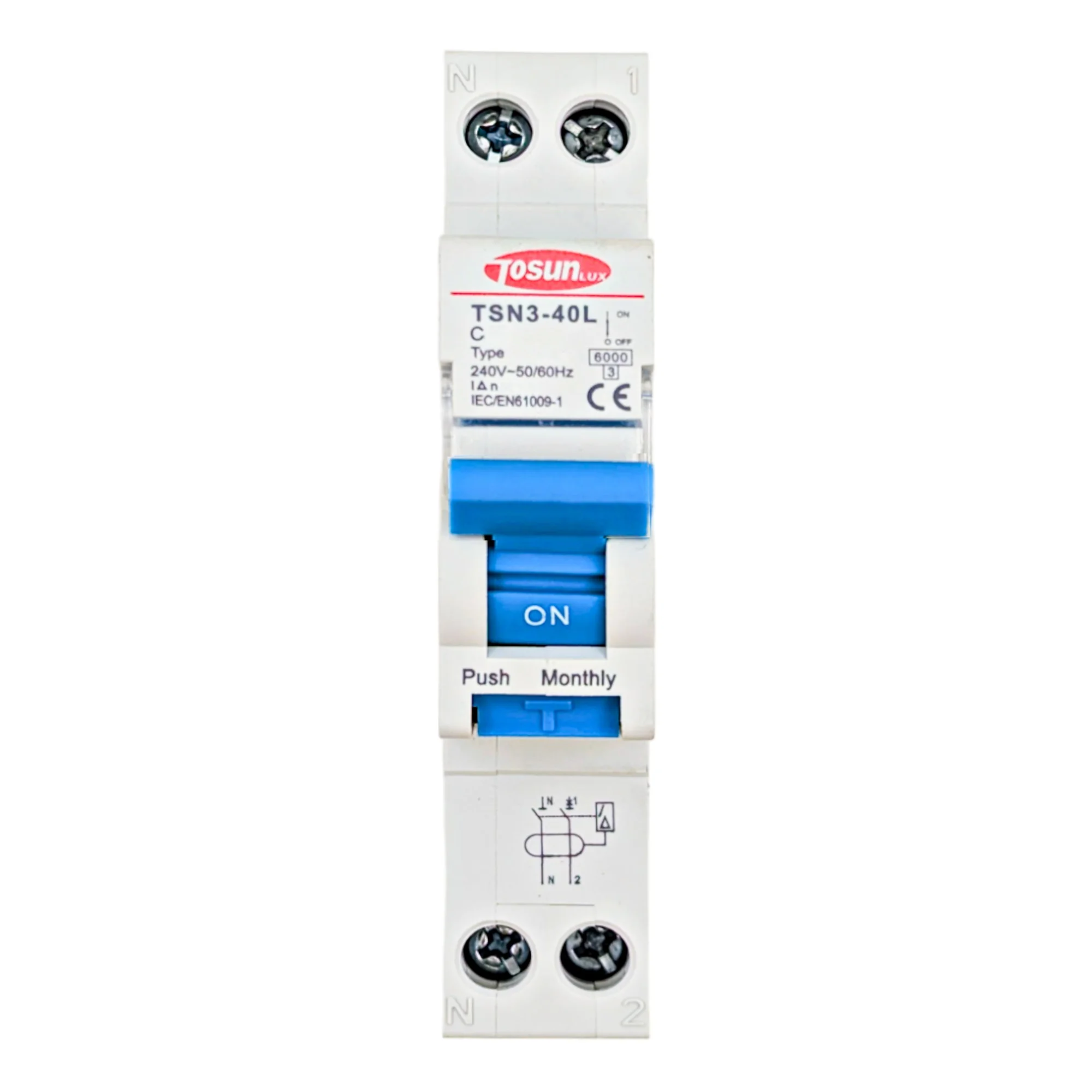

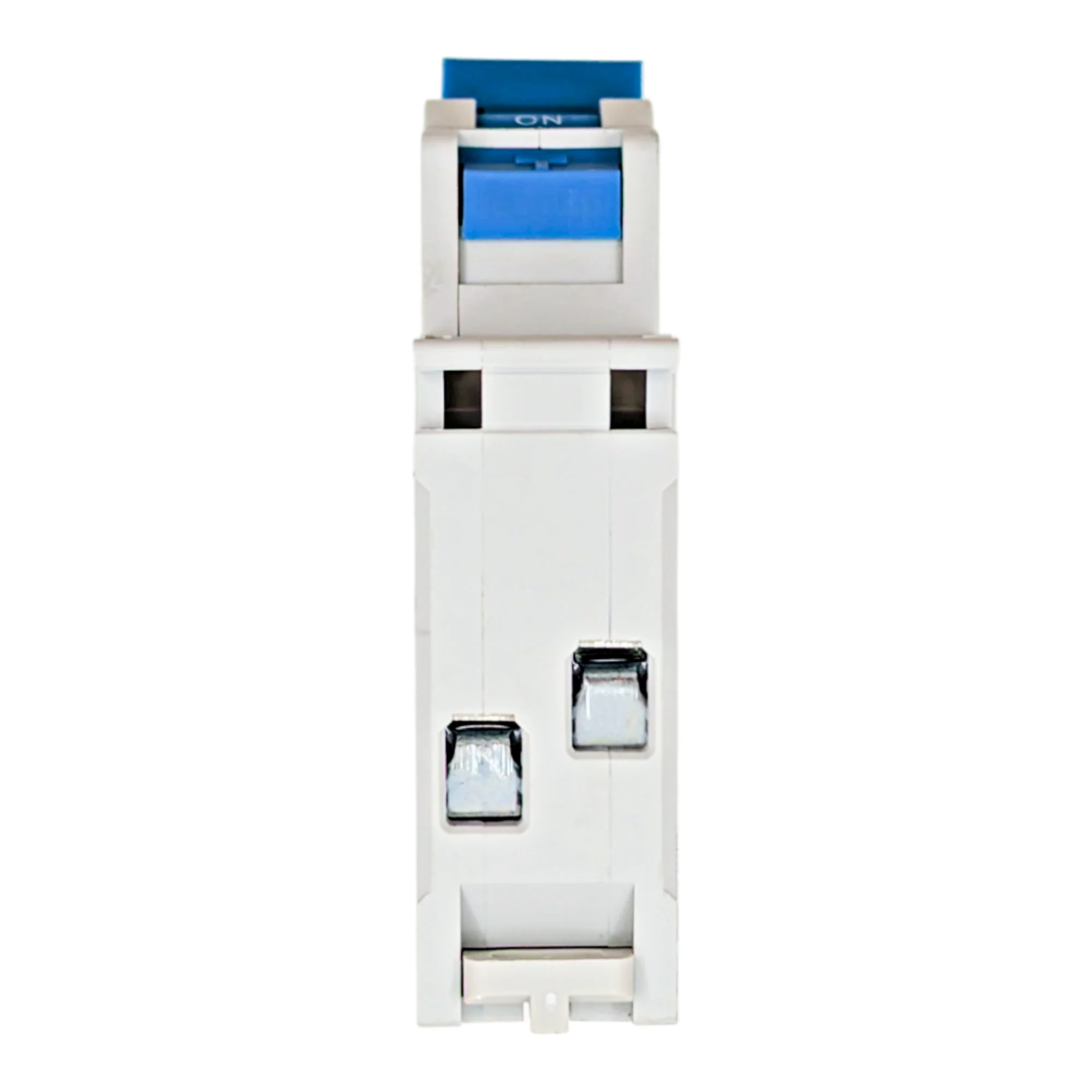

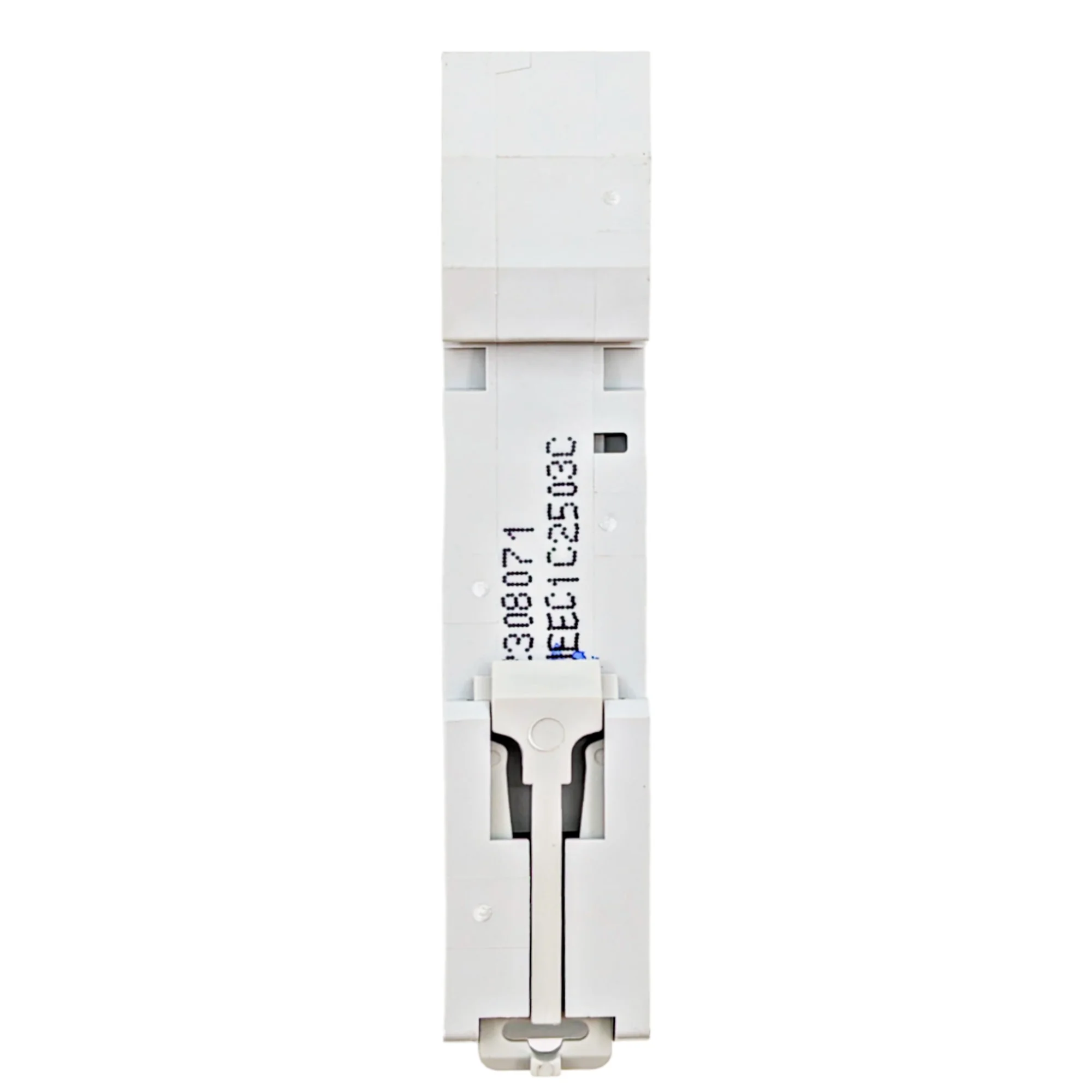

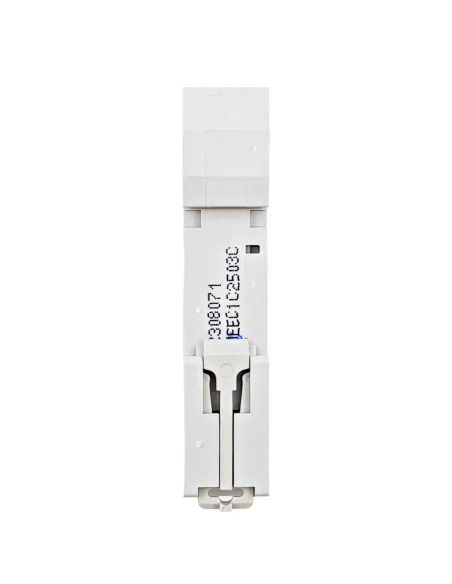

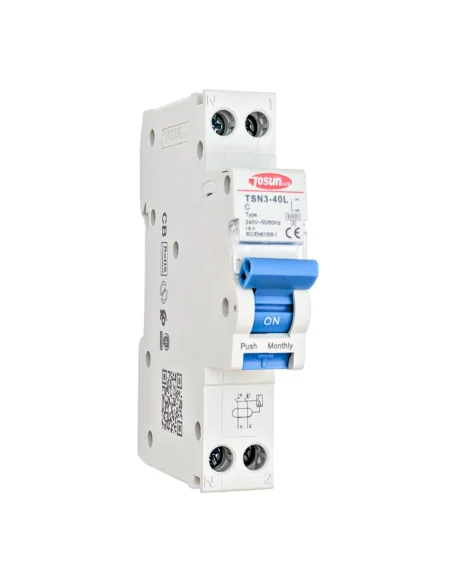

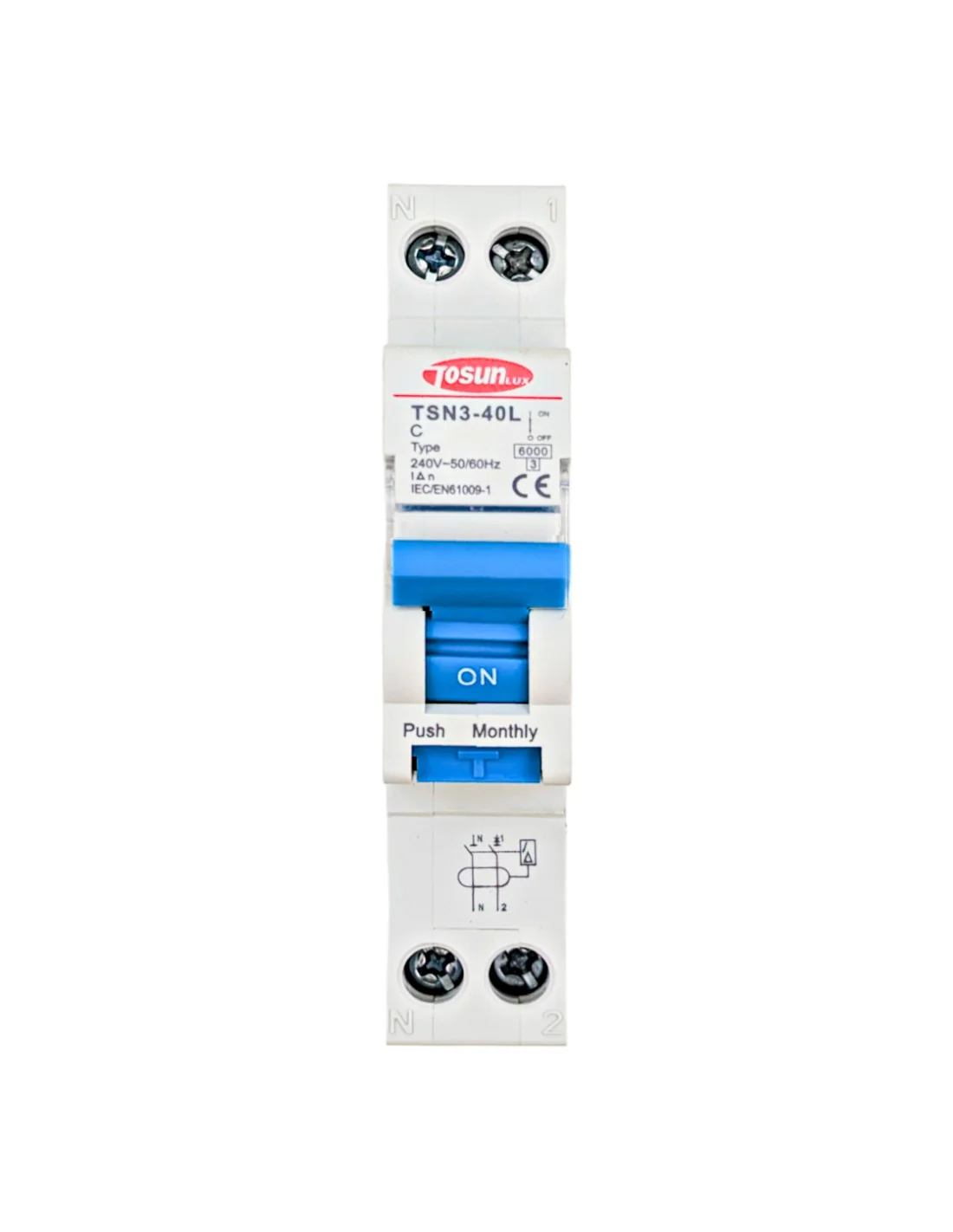

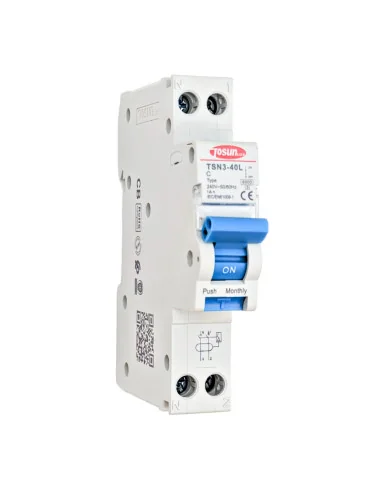

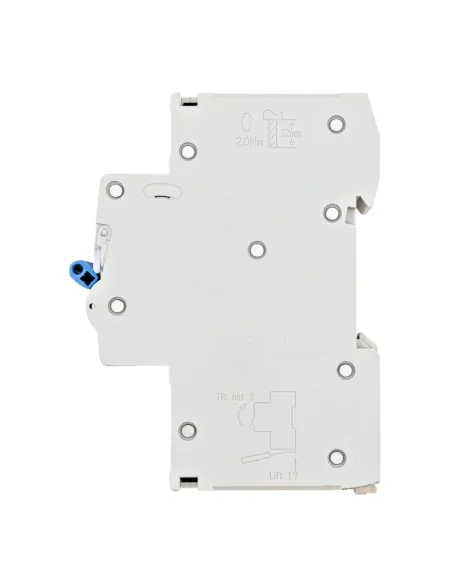

Disyuntor diferencial RCBO TSN3-40L 1P+N 16A 30mA Clase A
Disyuntor combinado (RCBO) para protección integral contra sobrecargas, cortocircuitos y fugas a tierra en instalaciones monofásicas. Su diseño compacto de un solo módulo permite optimizar el espacio en el cuadro eléctrico garantizando una sensibilidad Clase A para circuitos con componentes electrónicos.
- Capacidad nominal: Intensidad de 16A y sensibilidad de disparo de 30mA.
- Tipo de diferencial: Clase A, apto para la detección de corrientes de fuga alternas y pulsantes.
- Dimensiones: Ejecución compacta de 1 módulo de anchura para montaje sobre carril DIN.
- Configuración: Dispositivo bipolar 1P+N para redes de corriente alterna.
Envíos peninsulares gratuitos en pedidos superiores a 50€
Descripción y función
El TSN3-40L 1P+N 16A 30mA Tipo A es un interruptor automático magnetotérmico diferencial, técnicamente conocido como RCBO. Este dispositivo integra en un solo cuerpo la protección contra sobrecargas y cortocircuitos (función magnetotérmica) y la protección contra fugas de corriente a tierra (función diferencial), optimizando significativamente el espacio en los cuadros eléctricos al ocupar solo 1 módulo.
Su función principal es garantizar la seguridad de las personas frente a contactos indirectos y proteger la integridad de los conductores de la instalación. Al ser un diferencial de Clase A, es capaz de detectar corrientes de fuga tanto en forma senoidal pura como en corrientes pulsantes, lo que lo hace indispensable en circuitos con componentes electrónicos modernos.
Características técnicas
- Tipo de protección: Disyuntor diferencial combinado (RCBO).
- Número de polos: 1P+N (fase y neutro).
- Intensidad nominal (In): 16A.
- Sensibilidad diferencial: 30mA.
- Clase diferencial: Tipo A (corriente alterna y pulsante).
- Ocupación en carril: 1 módulo DIN.
- Red eléctrica: Monofásica (230V).
- Material: Plástico retardante de llama.
Aplicaciones
Este componente está diseñado para su uso en instalaciones eléctricas monofásicas, principalmente en sectores residenciales, comerciales o industriales ligeros. Es ideal para la protección individualizada de circuitos críticos donde se requiere alta fiabilidad y ahorro de espacio, tales como líneas de tomas de corriente, pequeños motores o áreas con presencia de equipos electrónicos que generen componentes de corriente continua pulsante.
Qué comprobar antes de elegir
- Corriente nominal: Verifique que la carga máxima del circuito no supere los 16A para evitar disparos por sobrecarga.
- Sensibilidad: El valor de 30mA es el estándar para la protección de personas en aplicaciones domésticas y de uso general.
- Tipo de fuga: Asegúrese de que la Clase A es la requerida por su instalación, especialmente si existen variadores de frecuencia, ordenadores o electrodomésticos con electrónica integrada.
- Espacio disponible: Este modelo es de formato estrecho (1 módulo), facilitando su montaje en cuadros con poco espacio libre sobre carril DIN.
¿Cuál es la ventaja de que sea Tipo A?
A diferencia del Tipo AC estándar, el diferencial Tipo A detecta fugas de corriente alterna y pulsante. Esto es fundamental hoy en día para proteger adecuadamente circuitos que alimentan lavadoras modernas, sistemas de aire acondicionado o equipos informáticos, donde los rectificadores pueden generar fugas que un diferencial convencional no detectaría correctamente.
- Certificados
- CE & RoHS
- Intensidad (A)
- 10
16
20
25
32
40 - Número de polos
- 1P+N
- Tipo de RCD
- A
- Sensibilidad (mA)
- 30
- Potencia de Corte
- 6kA
- Durabilidad Mecánica
- 20000 ciclos
- Durabilidad eléctrica
- 10000 ciclos
