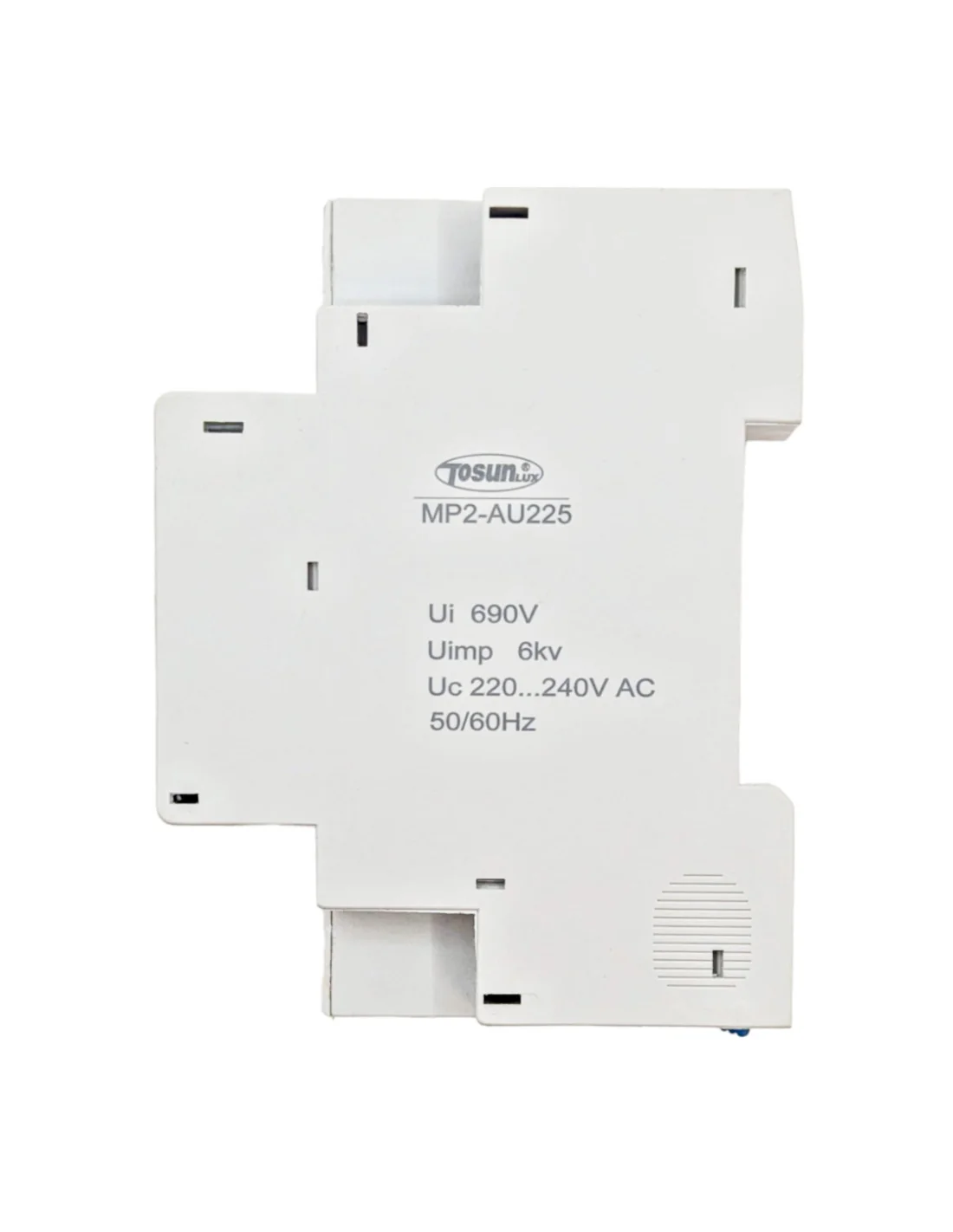

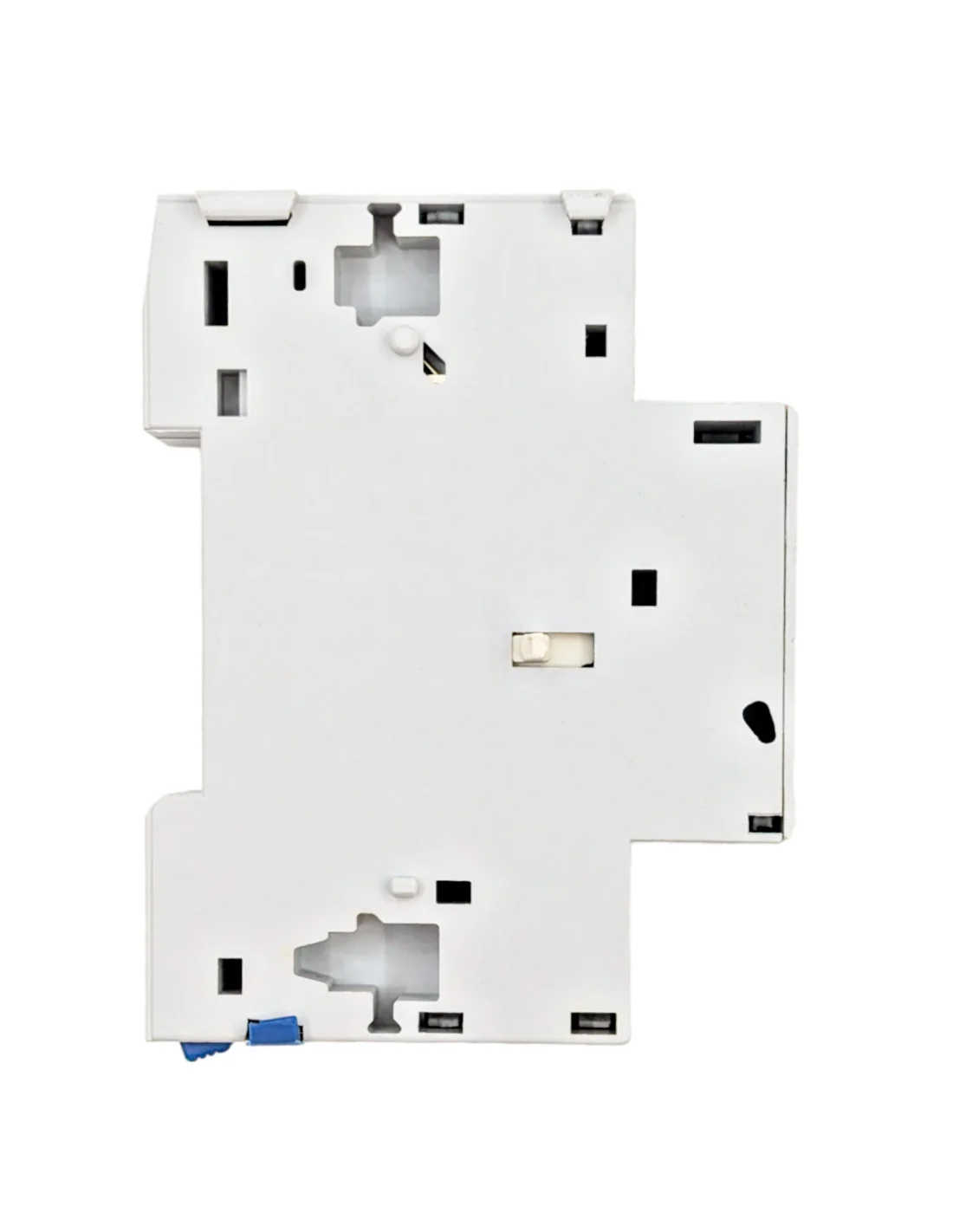

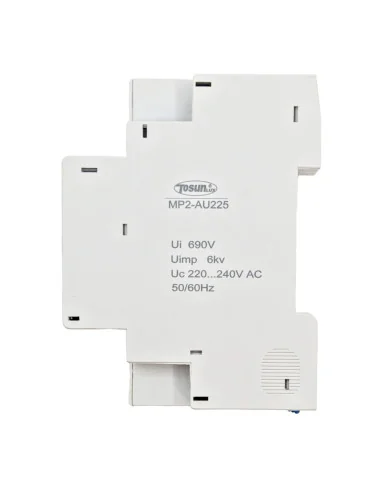

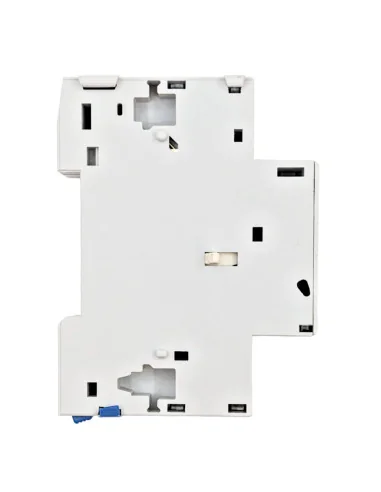

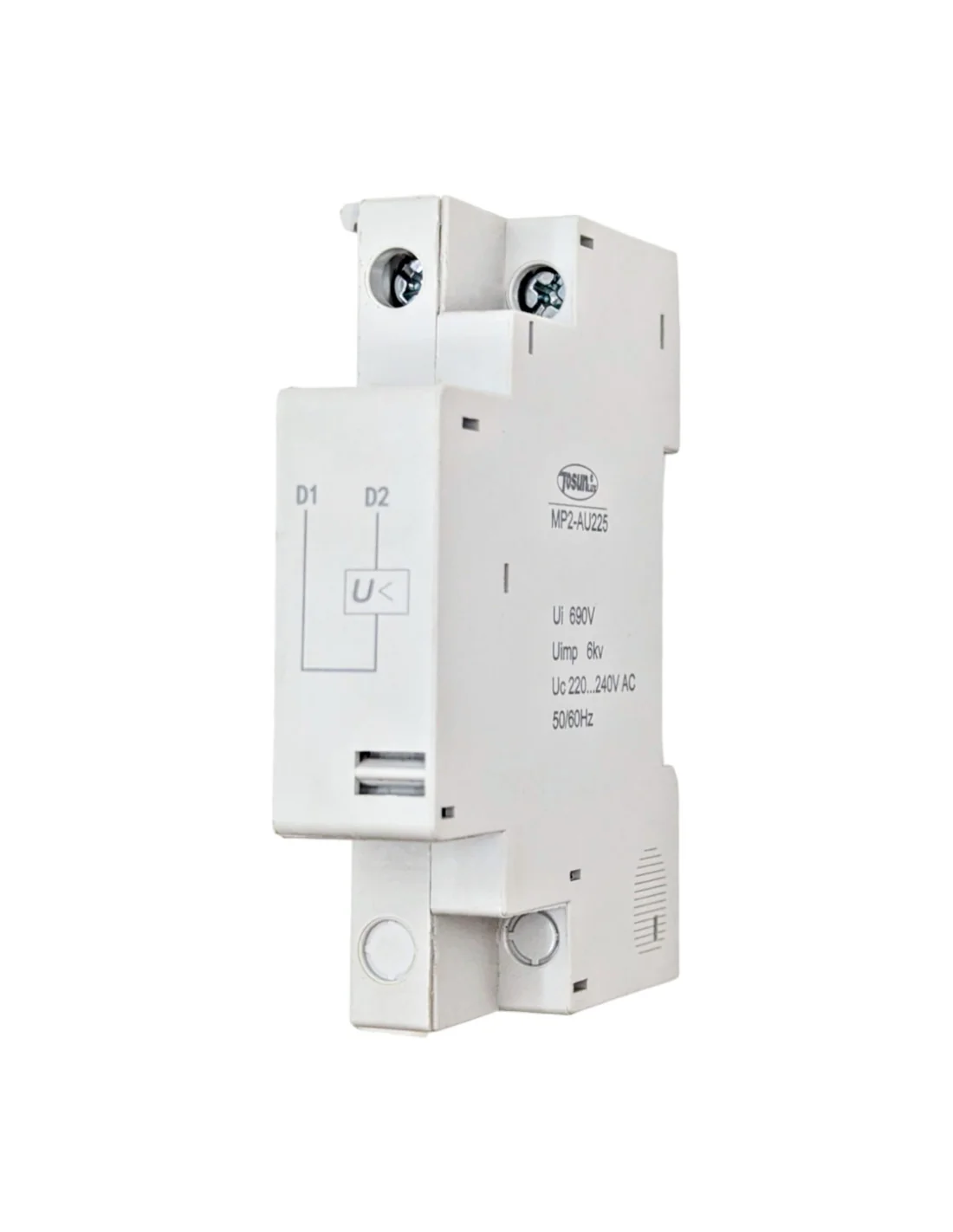

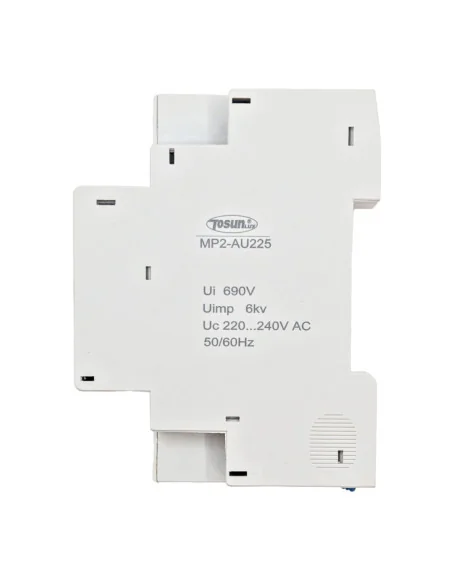

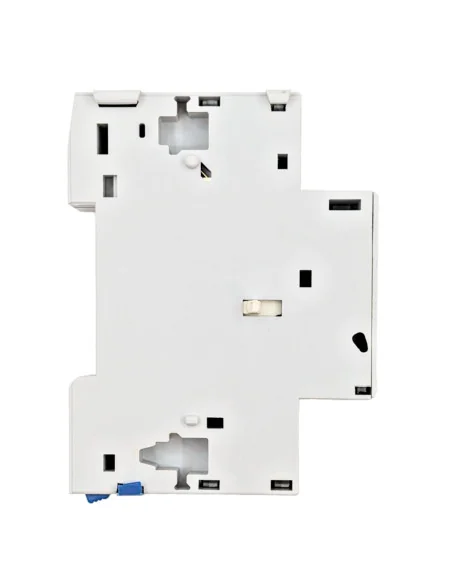

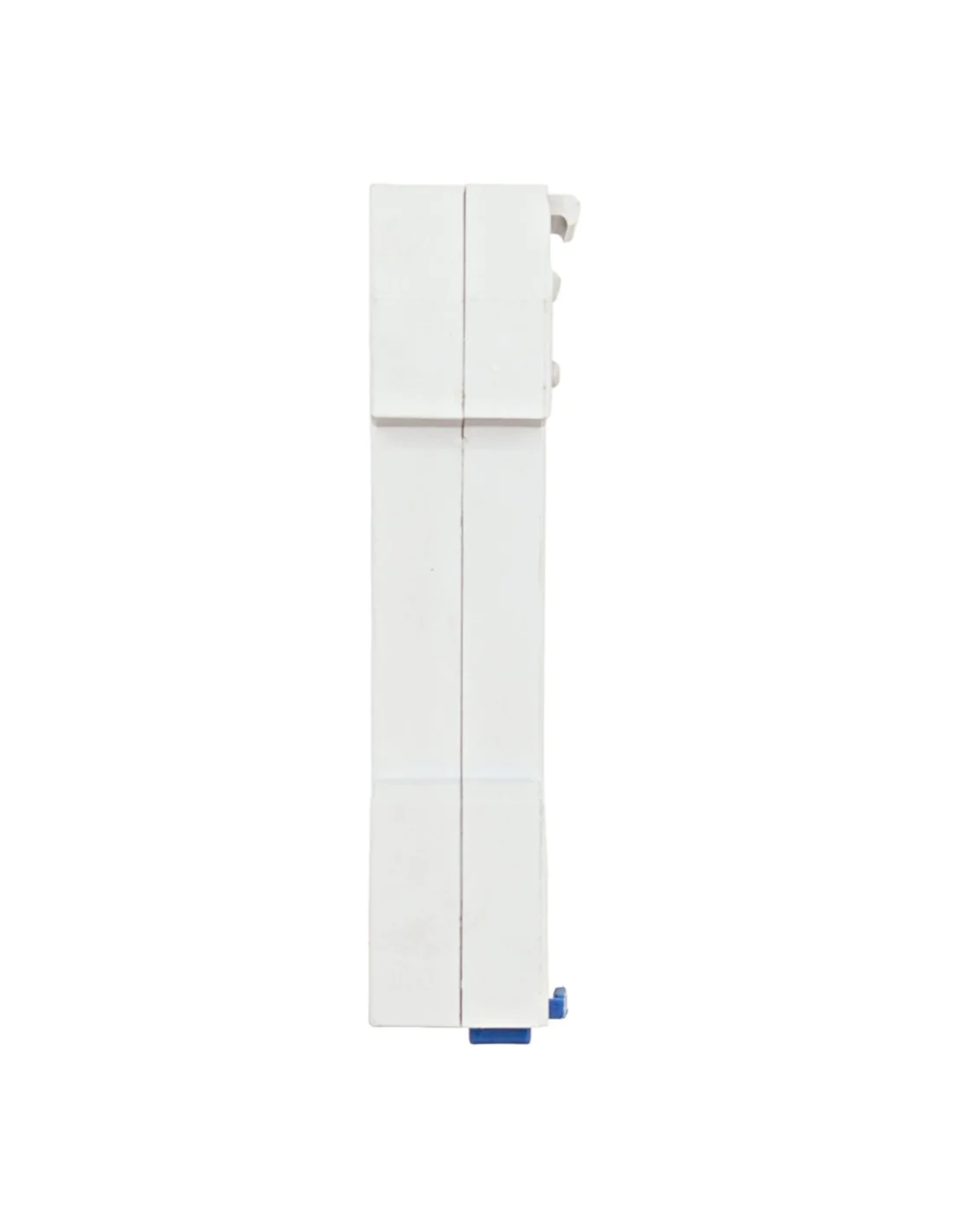

Bobina de Tensión Mínima para Guardamotor MP2

Descripción y función

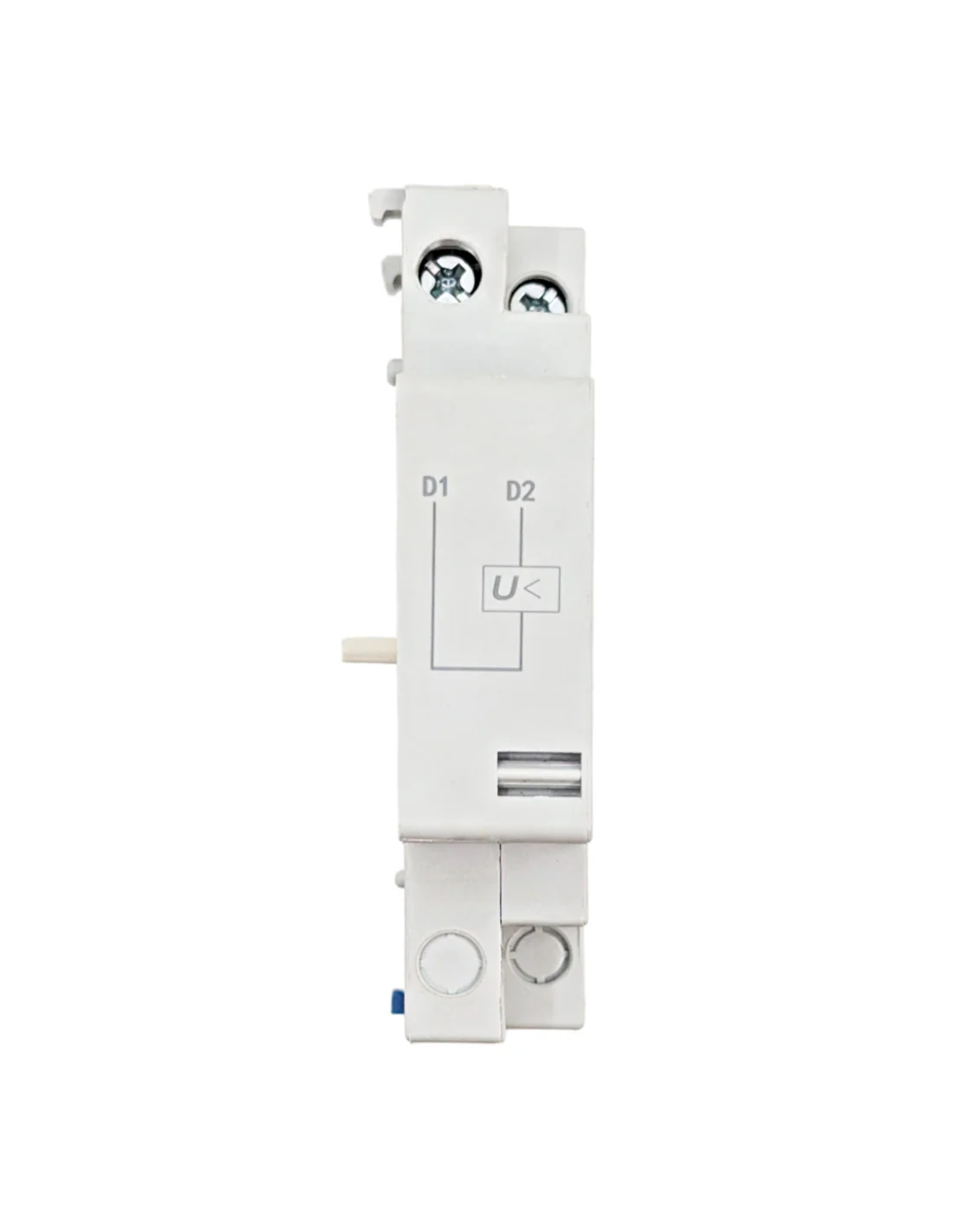

El dispositivo de disparo por bajo voltaje AU225, también conocido como bobina de mínima tensión (MN), es un bloque de protección auxiliar diseñado para integrarse con disyuntores de motor de la serie MP2. Su función principal es provocar el disparo automático del guardamotor cuando la tensión de alimentación en el circuito de control desciende por debajo de un umbral de seguridad.

Este componente actúa como un mecanismo de seguridad crítico, previniendo que el motor intente funcionar en condiciones de tensión insuficiente —lo que podría causar sobrecalentamientos— y asegurando que el equipo no se reajuste de forma involuntaria tras un corte de suministro eléctrico, cumpliendo así con las normativas de seguridad en maquinaria.

Características técnicas

• Tensión de control (Uc): 220-240V AC.
• Frecuencia de operación: 50/60 Hz.
• Tensión nominal de aislamiento (Ui): 690V.
• Tensión nominal de resistencia a los impulsos (Uimp): 6kV.
• Tipo de montaje: Acople lateral mecánico.
• Compatibilidad: Específica para guardamotores serie MP2.

Aplicaciones

Este dispositivo es un estándar en cuadros eléctricos de control industrial, sistemas de bombeo y automatización donde se requiere una protección redundante del motor. Es fundamental en instalaciones que exigen una parada de seguridad ante la falta de fase o caídas de tensión prolongadas en la red de maniobra.

Qué comprobar antes de elegir

• Tensión de la bobina: Asegúrese de que su circuito de mando o maniobra sea de 220V a 240V AC; este modelo no es apto para circuitos de 24V o 400V.
• Compatibilidad mecánica: Verifique que su guardamotor sea de la serie MP2. Aunque el diseño es similar a otros estándares de mercado, el encaje lateral está verificado para esta familia específica.
• Espacio en carril DIN: Al ser un bloque de acople lateral, debe considerar el ancho adicional que sumará al conjunto del guardamotor dentro del cuadro eléctrico.
